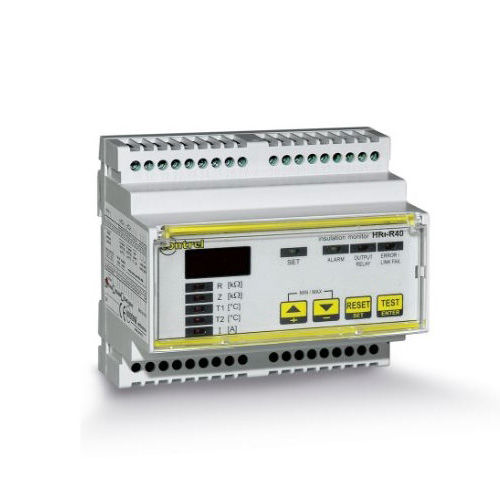

Contrôleur d'isolement pour applications médicales HRI-R40

HRI-R40 Dispositif de surveillance d'isolement pour circuits IT-M en 230 V CA Le dispositif HRI-R40 est destiné à des îlots IT spécifiques dans les hôpitaux ; il permet de surveiller l'isolement d'un système et de signaler tout défaut d'isolement dès qu'il survient. Introduction Type de produit : Dispositif de surveillance d'isolement pour la détection des défauts Applications du dispositif : Hôpital Système de mise à la terre : IT Caractéristiques techniques Tension du réseau : 24...230 V CA à 50...60 Hz Tension d'alimentation : 115-230 V CA 50/60 Hz Consommation électrique : 5 VA Type de mesure : Mesure d’isolement : 0...999 kOhm/HIGH Mesure d’impédance : 0...999 kOhm Mesure de température par résistance Rd PT100 ou sonde thermique à 2 ou 3 fils - 0...250 °C Mesure de courant par transformateur de courant externe avec secondaire de 5 A Signalisation locale : signalisation de la valeur de la résistance d'isolement en cas de pleine échelle et de défaut à la terre Valeur de température mesurée : 0...200 °C pour le canal 1 Valeur de température mesurée : 0...200 °C pour le canal 2 Valeur de courant mesurée : 0...999 A Valeur d’impédance d’isolement Paramètres de réglage Défaillance de la connexion de l'appareil au réseau État de la sortie relais Valeur de la capacité ligne-terre Valeurs minimales d'isolation et maximales de température et de courant Type de signal de commande : composante continue avec filtre numérique Réglage des seuils : faible isolation 50...500 kOhm, précision 5 %, hystérésis 5 %, délai réglable Surtempérature : 0...200 °C, précision 2 % Surcharge de courant : 1...999 A, précision 2 % Faible impédance (désactivable) Appareil non connecté au réseau (Link-Fail) Temps de réponse : 3 s Courant de mesure (max.) : 1 mA Tension de mesure (max.) : 24 VCC Impédance interne : 200 kOhm Fonction de test : locale Contact de sortie : 1 inverseur (TRIP) 5 A (250 VCA)
