Présentation

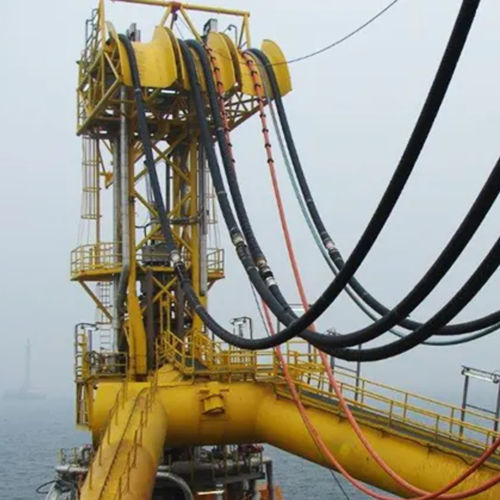

Continental est un leader mondial dans la conception, la fabrication et la fourniture de lignes flexibles de production à construction vulcanisée. Depuis plus de 50 ans, l'entreprise se spécialise dans les tuyaux élastomères renforcés métalliquement en construction collée et a été la première à obtenir la certification selon la norme API 17K. Continental propose un portefeuille de tuyaux pour les applications de production, incluant jumpers topside, jumpers sous-marins, risers, flowlines et tie-ins, pour répondre aux besoins des opérateurs pétroliers et des bureaux d'études.

Avantages durables

• Faible risque environnemental : Les lignes flexibles de production à construction vulcanisée sont conçues et fabriquées selon la norme API 17K, garantissant un niveau élevé de sécurité et de fiabilité en service.
• Ingénierie adaptée à l'application : L'ajustement de la construction aux conditions réelles réduit la quantité de matériau et l'empreinte de fabrication, optimisant l'investissement sur le cycle de vie.
• Longue durée de service : Les lignes Continental sont conçues pour une durée de service supérieure à 20 ans, minimisant la fréquence des remplacements.

Applications

• Jumpers topside
• Jumpers sous-marins
• Flowlines
• Tie-ins
• Risers
• Tuyaux gaz naturel pour navires FSRU

Construction générale d'une ligne flexible de production vulcanisée
Ces lignes flexibles utilisent une construction vulcanisée (bonded) combinant des matériaux acier et élastomères. Les éléments superposés de la paroi sont vulcanisés en une unité collée unique. Les ensembles tuyaux sont fabriqués à des longueurs spécifiées en tant qu'unité unique où les raccords sont chimiquement liés de manière intégrée au tuyau.

Couches et composants typiques de construction

• Tuyau interne en acier inox interlock en bande : Protège la doublure polymère des dommages mécaniques, évite le blistering en service gaz haute pression et la décompression en service avec vide, supporte la paroi du tuyau et facilite le passage de pig. Matériaux possibles : AISI 316L ou 254 SMO selon le fluide transporté.
• Doublure polymère : Sert de barrière contre le fluide, protégeant la construction des effets corrosifs ou abrasifs du fluide transporté. L'épaisseur de la doublure est sélectionnée en fonction de la pression interne, du diamètre intérieur et du fluide ; les matériaux sont choisis pour résister au pétrole brut, à l'eau de mer, aux gaz, aux fluides hydrauliques, etc.
• Plis textiles : Répartissent les efforts de pression interne.
• Spirale de raidissement (non montrée) : Évite l'effondrement sous traction axiale et sous pression externe ; réduit le risque de pli dans les coudes serrés.
• Plis amortisseurs élastomères : Assurent l'adhérence entre les différentes couches.
• Renforts en câbles d'acier haute résistance : Éléments porteurs principaux déterminant la résistance à la pression interne ; câbles zingués ou revêtus de laiton pour une meilleure résistance à la corrosion.
• Plis d'évacuation des gaz : Permettent la migration des gaz diffus vers des points de ventilation.
• Plis résistants au feu : Protègent le tuyau contre une exposition à la flamme à 704°C (1300°F) pendant au moins 30 minutes.
• Revêtement élastomère résistant aux UV : Protège la gaine contre les chocs, l'abrasion, les intempéries, l'eau de mer et les huiles.
• Protection externe en bande inox en interlock : Protège le tuyau contre les dommages mécaniques externes ; matériau généralement AISI 316L.

Caractéristiques / spécifications techniques

• Certification : API 17K (tuyaux élastomères collés métalliquement renforcés)
• Durée de service typique : conçues pour plus de 20 ans
• Construction : tuyau stratifié acier et élastomère vulcanisé en une unité collée unique
• Matériaux : tube interne en acier inox interlock (AISI 316L ou 254 SMO), doublures polymères sélectionnées selon le fluide, câbles d'acier haute résistance zingués ou revêtus laiton
• Résistance au feu : conçues pour résister à une exposition à la flamme à 704°C (1300°F) pendant au moins 30 minutes (plis résistants au feu)
• Protection UV et environnementale : revêtement extérieur élastomère résistant aux UV et protection externe en bande inox optionnelle (AISI 316L)
• Applications : jumpers de production topside et sous-marins, risers, flowlines, tie-ins, tuyaux gaz naturel pour navires FSRU
