Joint de gazomètre

Présentation
Diaphragmes industriels pour gazomètres, accumulateurs de vapeur et réservoirs de gaz de station d'épuration, fabriqués selon spécifications client. Disponible en grandes dimensions et produits par vulcanisation à chaud selon les exigences d'application.

Diaphragmes pour gazomètre — Applications et propriétés

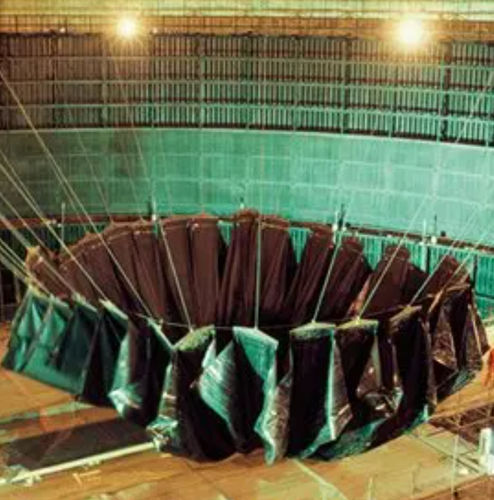

Conçus pour les gazomètres de type Wiggins dans les aciéries et installations industrielles similaires, pour assurer une étanchéité entre la paroi du gazomètre et le piston pendant tout mouvement.

• Épaisseur : 2,2 mm — perméation de gaz très faible
• Température d'utilisation : -40°C à +80°C
• Renfort : couche polyamide multi-axiale pour flexibilité et haute résistance à la traction
• Durabilité : >200 000 cycles ; durée de vie >10 ans (selon application)

Spécifications (général)

• Méthode de fabrication : vulcanisation à chaud
• Plage de hauteurs : 2,50–22 m
• Plage de diamètres : 6–60 m
• Volume de gaz : 500–100 000 m3
• Résistance de couture extrêmement élevée
• Revêtement adapté selon le milieu et l'application

Matériau (gazomètre)
Toile multi-axiale revêtue des deux côtés de caoutchouc nitrile.

• Angles de trame diagonale spécifiables
• Absorption des forces dans plusieurs directions
• Résistance à la traction intégrale par fil
• Armature, trame et angle ajustables selon l'application

Diaphragmes pour accumulateur de vapeur — Applications et propriétés
Utilisés pour la collecte et la recirculation de vapeur (ex. industrie des huiles minérales) afin de réduire les émissions et améliorer la récupération d'énergie.

• Faible perméation et résistance aux carburants commerciaux
• Haute résistance à la traction ; résistance thermique jusqu'à +70°C
• Résistance de couture extrêmement élevée (tests par organismes certifiés) sous exposition aux carburants

Matériau (accumulateur de vapeur)
Toile en polyamide ultra-résistante, peu extensible, revêtue des deux côtés de caoutchouc à base de nitrile ; construction résistante à l'hydrolyse.

Diaphragmes pour gaz d'égout — Applications et propriétés
Pour le stockage temporaire du gaz de fermentation/biogaz destiné à la récupération de chaleur ou à la production de vapeur.

• Haute résistance à la traction, grande flexibilité et bonne résistance aux milieux
• Température d'utilisation : -25°C à +70°C
• Très faible perméabilité aux gaz
• Pas de points faibles en couture exposés à la condensat (vs diaphragmes collés à froid)
• Durée de vie typique : >100 000 cycles

Matériau (gaz d'égout)
Renfort en tissu polyamide ou polyester haute résistance et peu extensible ; tissu revêtu des deux côtés de caoutchouc base chloroprène.

Diaphragmes pour différents gaz et vapeur
Solutions sur mesure issues d'un large choix de composés élastomères et de tissus pour répondre aux exigences de résistance chimique, de température et de pression des milieux spécifiques.

Caractéristiques techniques

• Fabrication : vulcanisation à chaud
• Épaisseur type (gazomètre) : 2,2 mm
• Plage de hauteurs : 2,50–22 m
• Plage de diamètres : 6–60 m
• Volume de gaz : 500–100 000 m3
• Températures d'exploitation : gazomètres -40°C à +80°C ; accumulateurs de vapeur jusqu'à +70°C ; gaz d'égout -25°C à +70°C
• Durée de vie : >10 ans (gazomètre) ; >100 000 cycles (gaz d'égout) ; >200 000 cycles pour certains types
• Résistance de couture extrêmement élevée (tests sous exposition aux carburants)
• Renforts : couches polyamide multi-axiales, tissu polyamide ultra-résistant peu extensible, ou tissu polyester
• Revêtements : caoutchouc nitrile (deux faces) ou chloroprène (deux faces) selon application
• Options de conception : armature/trame/angle ajustables ; angles de trame spécifiables ; absorption des forces dans toutes les directions
• Fonction : assure l'étanchéité entre la paroi du gazomètre et le piston dans tous les états de mouvement
