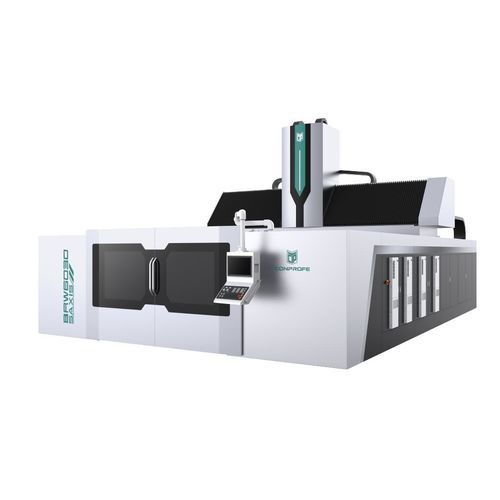

Centre d'usinage CNC 5 axes BRW6030

verticalpour verrepour aluminium

Vue d'ensemble du produit

• Structure à portique avec éléments mobiles optimisés pour maximiser la rigidité et les performances dynamiques en usinage de précision
• Conception thermiquement symétrique validée par analyse par éléments finis (FEA) pour minimiser les déformations thermiques lors de cycles de production prolongés
• Construction en fonte choisie pour ses propriétés d'amortissement des vibrations, sa stabilité et ses performances d'usinage dynamique fiables
• Structure et rigidité améliorées en continu via la FEA pour garantir une stabilité dimensionnelle à long terme
• Axes X/Y/Z équipés d'un système de refroidissement par eau pour réduire l'influence thermique sur la précision

Points forts du produit

• Têtes de fraisage A/C haute précision en option : FISCHER ou KESSLER
• Retour d'encodeur standard et refroidissement de broche par circulation d'eau pour assurer l'équilibre thermique de la broche ; allongement thermique axial de la broche ≤ 0,02 mm après fonctionnement continu à grande vitesse
• Tous les composants rotatifs et mécaniques sont équilibrés dynamiquement et testés
• Protections à soufflets flexibles pour les glissières du lit (axe X), la traverse (axe Y) et la boîte de broche (axe Z)
• Zone d'usinage entièrement fermée avec panneaux intérieurs en acier inoxydable, retenant plus de 90 % des grosses particules
• Réponse rapide : démarrage/arrêt instantané avec accélération et profils de mouvement réglables pour un positionnement rapide et précis
• Conçu pour une longue durée de vie et une maintenance réduite grâce à une usure limitée des éléments de transmission

Cas d'application

• Conçu pour l'usinage à haute précision et haute productivité des structures composites aéronautiques
• Matériaux typiques : nid d'abeille Nomex et aluminium, composites en fibre de carbone, préformes carbone, fibre de verre, mousse, Kevlar, fibre PBO

Caractéristiques techniques
Modèle : BRW6030-5AXIS
Déplacements X/Y/Z : 6,000 / 3,000 / 1,250 mm
Dimension de la table : 6,000 x 3,000 mm
Réalisation de broche : HSK-A63
Vitesse de broche : 50 - 24,000 rpm
Puissance moteur : 37 kW
Vitesse rapide X/Y/Z : 50,000 / 50,000 / 40,000 m/min
Vitesse d'avance X/Y/Z : 1 - 25,000 m/min
Précision de positionnement X/Y/Z : 0.03 / 0.02 / 0.01 mm
Répétabilité X/Y/Z : 0.015 / 0.01 / 0.005 mm
Capacité porte-outils (pleine) : 40 (60 en option)
Poids net machine : ≈75,000 kg
Dimensions machine (L x l x H) : 10,000 x 7,000 x 7,300 mm
Commande numérique : SIEMENS One (HEIDENHAIN en option)
