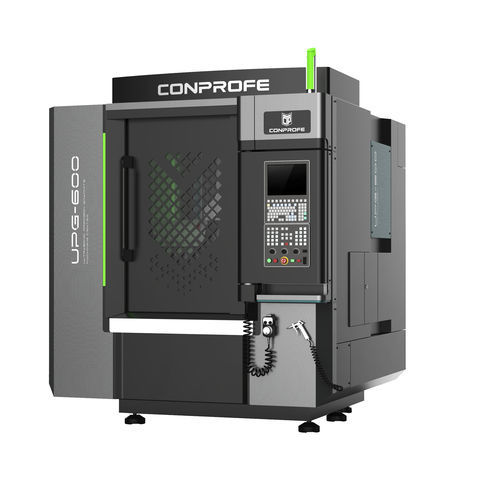

Centre d'usinage CNC à 5 axes UGP-600verticalpour verrepour céramique
Ajouter à mes favoris
Ajouter au comparateur
Vous voulez acheter directement ?
Rendez-vous sur notre Shop.
Caractéristiques
- Nombre d'axes
- à 5 axes
- Orientation de la broche
- vertical
- Matière usinée
- pour verre, pour céramique, pour quartz, pour matériaux durs et cassants
- Nez de broche
- HSK-E40
- Nombre d'outils
- 12 outils
- Fonction associée
- de fraisage
- Applications
- pour graphite
- Autres caractéristiques
- haute performance, à haute productivité, compact
- Course X
600 mm
(23,62 in)- Course Y
500 mm
(19,69 in)- Course Z
250 mm
(9,84 in)- Vitesse de rotation
14 000 rpm, 18 000 rpm
(87 965 rad.min-1, 113 097 rad.min-1)- Puissance
27 kVA
(36,71 hp)- Hauteur max. de la pièce
250 mm
(10 in)- Vitesse d'avancement axe X
10 m/min
- Vitesse d'avancement axe Y
10 m/min
- Vitesse d'avancement axe Z
10 m/min
- Charge max. de la table
200 kg
(441 lb)- Poids max. outil
30 kg
(66,1 lb)- Précision de placement
0,003 mm
(0,00012 in)- Répétabilité
0,002 mm
(0,00008 in)- Poids total
5 000 kg
(11 023,11 lb)- Longueur hors tout
1 950 mm
(76,8 in)- Largeur hors tout
2 100 mm
(82,7 in)- Hauteur totale
2 390 mm
(94,1 in)
Description
Caractéristiques :
1. Broches à ultrasons développées par Conprofe, avec une vitesse maximale de 40 000 tr/min, adoptées pour réduire la force de coupe,
réduisant ainsi les dommages sous la surface (SSD) sur les matériaux durs et fragiles
2. Performances supérieures en matière d'absorption des vibrations, de maintien de la précision, de caractéristiques dynamiques et de stabilité thermique grâce à sa structure à haute rigidité et à la conception symétrique du portique
3. Protection multicouche et conception en labyrinthe pour le guidage, étanchéité à pression positive et conception spéciale pour le dépoussiérage
4. Fonctionne aussi bien pour la coupe à sec que pour la coupe humide
5. Encodeur linéaire de haute précision configurable pour obtenir un contrôle en boucle fermée et une précision de répétabilité de 2µm
6. Système SIEMENS 828D disponible
Application :
Idéal pour l'usinage à grande vitesse et de haute précision du graphite, des céramiques non frittées, des matériaux durs et cassants (saphir, verre, etc.), des matériaux métalliques, etc.
---
