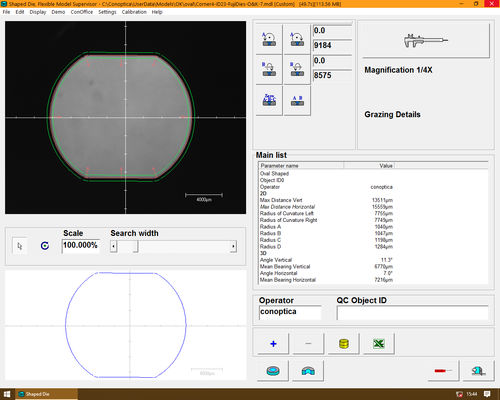

Logiciel d'analyse Shaped Die

de mesurepour câble3D

Demandes de matrices Mesure optique de la forme et du profil de profondeur de la matrice intérieure Mesure des matrices de dessin de toutes formes Avec les applications de matrices de forme, il est possible de mesurer des matrices d'emboutissage de presque toutes les formes. Nous utilisons les mêmes algorithmes de mesure basés sur des modèles que pour les applications de matrices d'emboutissage, mais dans les applications de matrices de forme, la pleine puissance est libérée. La géométrie de la section transversale de la matrice peut être décrite en détail dans le Créateur de modèle et sauvegardée comme modèle standard pour une utilisation ultérieure. Un grand nombre de paramètres d'intérêt (POI) sont alors disponibles pour fournir des données sur toutes les parties imaginables de la matrice. Conoptica propose deux applications de matrices de forme, l'une pour les mesures en 3D et l'autre pour les mesures en 2D. En plus de l'analyse avancée de la section transversale en 2D, la version 3D peut fournir des données de profil de profondeur (longueurs d'appui et angles de cône de réduction) en tout point autour de la matrice. Options Les caractéristiques standard comprennent : Panel de mesure de base, créateur de modèles et panels avancés Caractéristiques optionnelles : Présentateur de contours : Voir les écarts mesurés par rapport aux valeurs nominales le long de la matrice. Inspectez facilement les détails critiques et les coins "difficiles". Limitations La mesure de formes arbitraires peut parfois présenter des difficultés en matière de résolution optique. Ceci est particulièrement important pour la mesure de courbes à très faible rayon sur des matrices de grande forme. Si ces limites sont respectées, Conoptica peut généralement fournir des modèles alternatifs pour mesurer les parties "problématiques" de manière indépendante, en utilisant des grossissements plus importants et obtenir ainsi des mesures fiables de courbes de rayon inférieur à 0,010 mm. Si vous êtes confronté à de tels défis, contactez-nous et nous vous aiderons à trouver une bonne solution.
