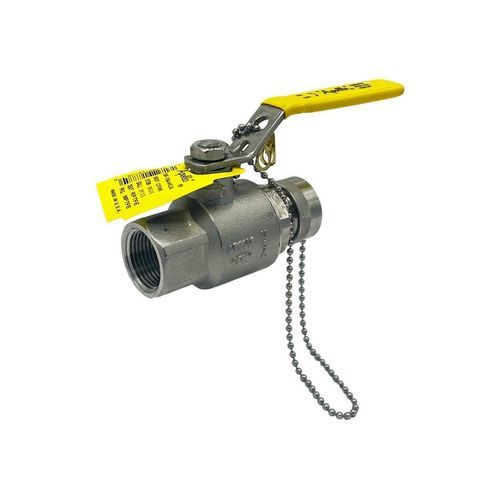

Vanne à boisseau sphérique 76F10XHCA

à levierpour eau potablepour vapeur

Nom du produit
Apollo Vanne à boisseau sphérique 2 pièces passage total en acier inoxydable - bouchon pour tuyau

Groupe
group: 76F10XHCA

Fabricant
Aalberts integrated piping systems Americas, Inc. (Apollo)

Applications

• eau potable
• vide
• vapeur

Secteurs

• utilitaire

Homologations

• NSF
• CSA B356
• CRN

Assortiment
Item code | Taille | Dimensions | Poids | Emballage | GTIN + UPC
76F103HCA | 1/2" | 5.24x1.61x2.76 " | 0.57 lb | Carton (1 pce) | 00191988191375
76F104HCA | 3/4" | 5.24x1.61x2.76 " | 0.91 lb | Carton (1 pce) | 00191988187750
76F105HCA | 1" | 5.24x1.61x2.76 " | 1.38 lb | Carton (1 pce) | 00191988188160

Dimensions (articles sélectionnés)
Header: item code | size | d1 | DN1 | l1 | z1 | d2 | DN2 | l2 | z2 | M1 | M2 | E | Y | V | U | D1
76F103HCA | 1/2" | 1.06 | - | 1.41 | 1.05 | 0.84 | - | 1.14 | 0.56 | 0.37 | 4.17 | 0.68 | 0.86 | 1.09 | 0.75 | 1.15
76F104HCA | 3/4" | 1.06 | - | 1.81 | 1.45 | 1.05 | - | 1.39 | 0.71 | 0.38 | 4.17 | 0.68 | 0.86 | 1.31 | 0.75 | 1.36
76F105HCA | 1" | 1.06 | - | 2.06 | 1.70 | 1.32 | - | 1.67 | 0.88 | 0.40 | 5.29 | 0.81 | 0.92 | 1.61 | 0.88 | 1.68

Informations produit
article: Apollo Vanne à boisseau sphérique 2 pièces passage total en acier inoxydable - bouchon pour tuyau
numéro d'article avec gtin: 76F10XHCA
fabricant: Aalberts integrated piping systems Americas, Inc. (Apollo)
poids: 1.38 lb
dimensions: 5.24x1.61x2.76 "

Caractéristiques
couleur: argent
matériaux: acier inoxydable (ASTM A351 CF8M)
finition: aucune
forme: droite
type de raccordement: FPT - filetage interne conique (NPT), raccord pour tuyau
Alésage: 25,4 mm (Oui)

Technique
pression maximale de service (liquide): 1000 psi

Général
groupe de produits: vannes (vannes à boisseau)
classe ETIM: EC011343 Ball valve
pays d'origine: United States
marque: Apollo
série: 76F Series Ball Valves
type de produit: 76F10XHCA
unsps: 40141607

caractéristiques / spécifications techniques

• Type: vanne à boisseau 2 pièces passage total avec bouchon pour tuyau
• Matériau du corps: acier inoxydable (ASTM A351 CF8M)
• Matériau de la bille: acier inoxydable
• Matériau de l'arbre: acier inoxydable
• Joints primaires de l'arbre: PTFE
• Raccord 1: Filetage interne conique (NPT) — type FPT
• Raccord 2: Embout pour tuyau (raccord pour tuyau)
• Avec raccords à emboîtement: Non (les deux raccords: Non)
• Passage total: Oui
• Pression maximale de service (liquide): 1000 psi
• Pays d'origine: United States
• Emballage typique: Carton (1 pce)
