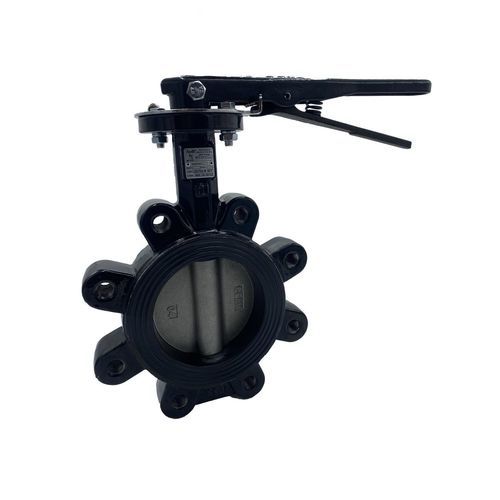

Vanne papillon LD151

manuellepour eau potablepour eaux de refroidissement

Présentation du produit
Les vannes papillon LD151 (lugs) et WD151 (wafer) en fonte ductile d'Apollo sont conçues pour les installations industrielles, commerciales et les systèmes HVAC/mécaniques. Disponibles en tailles 2"–24" (LD151 lug : 2"–24" ; WD151 wafer : 2"–12"). Compatibles avec brides ANSI 125# et 150# et équipées d'une plaque supérieure ISO 5211 pour le montage direct d'actionneurs pneumatiques et de réducteurs. Conformes à MSS SP-67 et API 609 ; LD151 (3"–24") répond aux exigences AWWA C-504. Adaptées au service en bout de ligne (service bidirectionnel) jusqu'à la pression nominale.

Applications

• Chauffage (HVAC)
• Circuits de refroidissement
• Eau potable

Dimensions (valeurs sélectionnées)
d1 : 469,9 mm
DN1 : 8"
l1 : 32 mm
d2 : 610,1 mm
DN2 : 8"
l2 : 32 mm
M1 : 63 mm
M2 : 356 mm
H : 289 mm
h1 : 45 mm
Y : 45 mm
V : 244 mm

Informations produit
article : Apollo International Ductile Iron Lugged Butterfly Valve with Stainless Steel Disc, EPDM Seat, Stainless Steel Shaft, 10 Position Handle 8" (2 x Lug Type)
numéro d'article avec gtin : LD15108SE11 (00191988183011)
numéro de produit avec gtin : LD15108SE11 (00191988183011)
fabricant : Aalberts integrated piping systems Americas, Inc. (Apollo)
groupe d'articles : LD151 LD151 - Apollo Lug Style Ductile Iron Butterfly Valve
taille : 8"
poids : 43,5 lb

Caractéristiques

• couleur : noir
• matériaux : corps en fonte ductile (ASTM A536 65-45-12)
• finitions : aucune
• forme : droite
• type de raccordement : lug
• étanchéité : EPDM

Technique

• pression maximale de service (liquide) : 200 psi
• température minimale du milieu : 32 °F
• température maximale du milieu : 200 °F

Général

• groupe de produits : vannes (EPDM)
• classe ETIM : EC010910 Vanne papillon
• pays d'origine : Thaïlande
• marque : Apollo
• série : LD151
• type de produit : LD151
• unsps : 40141619

Caractéristiques / Spécifications techniques

• Numéro d'article : LD15108SE11
• GTIN / EAN : 00191988183011
• Taille (diamètre nominal) : DN 200 (8")
• Poids : 43,5 lb
• Matériau du corps : Fonte (ASTM A536 65-45-12)
• Matériau du disque : Acier inoxydable
• Matériau de l'arbre : Acier inoxydable
• Joint primaire d'arbre : Caoutchouc nitrile (NBR)
• Siège / étanchéité : Caoutchouc EPDM
• Pression maximale de service (liquide) : 200 psi
• Plage de température du milieu : 32 °F à 200 °F
• Type de raccordement : Lug
• Diamètre extérieur tuyauterie toutes connexions : 469,9 mm (18,5")
