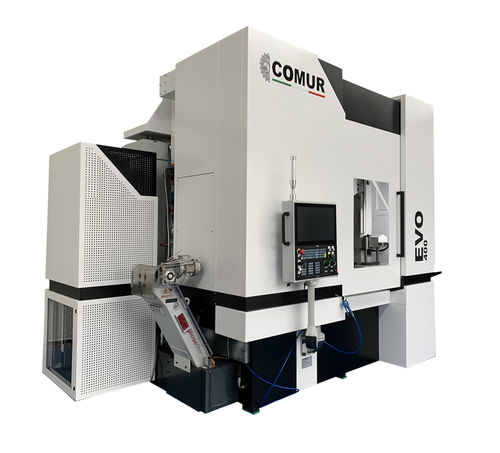

Machine à fraiser les engrenages CNC EVO 400

pour pièces à grand diamètre

Description du produit
L'EVO 400 est une solution avancée pour les défis actuels de production. Alliant précision et polyvalence, cette machine de taillage d'engrenages est conçue pour la production en grande série comme pour les ateliers à fréquents changements d'outillage. La tête porte-creuse asymétrique permet l'usinage de géométries critiques, tandis que le chargeur annulaire optionnel pour le chargement/déchargement rapide des pièces facilite le fonctionnement en mode non supervisé. Sa configuration monobloc et son implantation compacte réduisent l'encombrement et simplifient le déplacement et la réorganisation en atelier.

Points clés

• Module max. : mm 8
• Diamètre dentable max. : mm 400
• Longueur dentable max. : mm 600

Pourquoi choisir EVO 400

• Précision et réactivité assurées par le moteur couple élevé intégré au mandrin et l'encodeur absolu annulaire Heidenhain pour un positionnement précis
• Faible encombrement et grande rigidité grâce aux guides à rouleaux à recirculation précontraints et au verrouillage spécifique du chariot shifting
• Grande flexibilité avec des temps d'ajustement réduits
• Possibilité de réaliser des dents à créateur sur des diamètres très importants grâce à la tête asymétrique
• Utilisation d'équipements de serrage pour pièces de diamètres bien supérieurs sans risque de collision
• Efficience énergétique adaptée à l'intégration Industry 5.0
• Logiciel natif numérique pour optimiser les processus industriels
• Logiciel d'usinage standard et programmes pièces spéciaux inclus sans coût supplémentaire
• Cycle de production avec plein d'huile 30L : jusqu'à 85% d'économie

DONNÉES TECHNIQUES
Module max. : mm 8
Diamètre dentable max. : mm 400
Longueur dentable max. : mm 600
Distance min./max. entre axe créateur et axe table porte-pièce : mm 20 ÷ 330
Dimension outil max. (ø x L) : mm 160 x 360
Cours tangentiel/shifting max. : mm 300
Plage vitesse créateur (rpm) : 100 ÷ 1200
Plage vitesse table porte-pièce (rpm) : 0 ÷ 120

Caractéristiques / spécifications techniques

• Module max. : mm 8
• Diamètre dentable max. : mm 400
• Longueur dentable max. : mm 600
• Distance min./max. entre axe créateur et axe table porte-pièce : mm 20 ÷ 330
• Dimension outil max. (ø x L) : mm 160 x 360
• Cours tangentiel/shifting max. : mm 300
• Plage vitesse créator (rpm) : 100 ÷ 1200
• Plage vitesse table porte-pièce (rpm) : 0 ÷ 120
