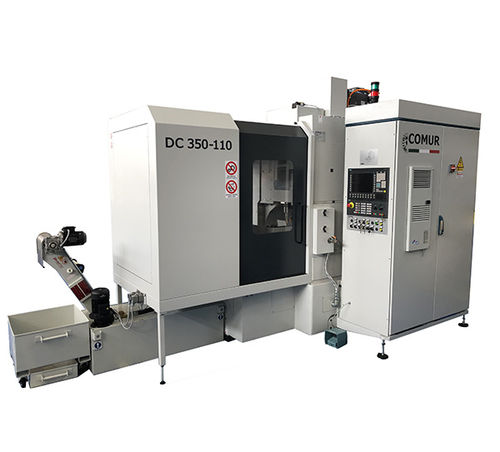

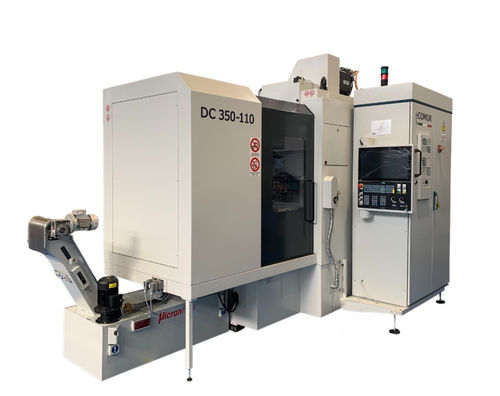

Mortaiseuse pour engrengages CNC DC 350

Présentation
La dentatrice COMUR DC 350 est conçue pour usiner des dentures internes et externes, droites et hélicoïdales, de dimensions petites à moyennes. Sa configuration compacte et ses motorisations directes permettent des vitesses d'exécution élevées, assurant un compromis entre productivité et flexibilité. La machine peut être intégrée avec des robots anthropomorphes pour des opérations autonomes et, grâce à la table inclinable CNC en option, permet la réalisation de dentures coniques, adaptées aux secteurs Automotive/Truck et after-market.

Caractéristiques principales

• Adaptée aux dentures internes et externes, droites et hélicoïdales (petites à moyennes dimensions)
• Module max : 6 mm ; Ø extérieur dentable max : 350 mm ; longueur dentable max : 100 mm
• Configuration compacte avec motorisations directes pour vitesses d'exécution élevées
• Conçue pour intégration avec robots anthropomorphes pour travail autonome
• Table inclinable CNC en option pour dentures coniques

Données techniques

• Module max. : 6 mm
• Diamètre extérieur dentable max. : 350 mm
• Longueur dentable max. : 100 mm
• Distance axe porte-couteau – axe table porte-pièce : -70 / +238 mm
• Distance nez porte-couteau – plan table (avec rehausse standard) : 311,5 / 386,5 mm
• Plage de courses du porte-couteau (guidage hydro) : 100 ÷ 1000 batt./min
• Diamètre plateau : 365 mm ; diamètre alésage porte-pièce : 150 mm
• Dimensions machine (L×l×H) : 3890 × 3250 × 2650 mm (sur plots antivibrations H = 70)
• Poids : env. 5500 kg

Applications

• Fabrication de composants pour l'automobile et le véhicule poids lourd, pièces after-market
• Lignes de production en série moyenne nécessitant haut débit et intégration robotisée
• Usinage diversifié d'engrenages, y compris coniques (avec table inclinable en option)
