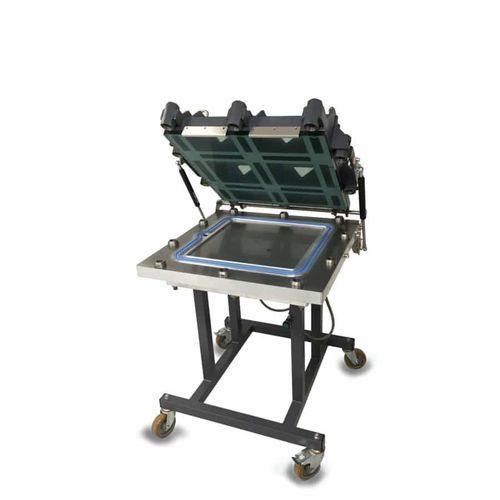

Le moule inférieur est usiné avec une bride périphérique mobile qui permet le réglage des vis (épaisseur maximale de 50 mm)
Le moule supérieur est constitué d'une plaque de verre trempé à chaud de 25 mm pour permettre une observation complète du processus d'injection (ou d'aluminium usiné si le chauffage du moule supérieur est nécessaire)
Les deux moitiés du moule sont soutenues par des cadres en acier substantiels, afin de maintenir la précision à des pressions positives
L'injection se fait par une porte d'injection périphérique avec un évent central
Les plaques du moule inférieur comprennent des canaux de chauffage huile/eau ou un chauffage électrique intégré avec l'isolation appropriée
Le moule supérieur est articulé et soutenu par des vérins à gaz pour faciliter son utilisation
Le système d'éjection d'air est fourni avec les spécifications standard
Chauffage :
Le chauffage huile/eau est recommandé pour un chauffage jusqu'à 150°c (voir option 02)
Le chauffage électrique est recommandé pour un chauffage jusqu'à 180°c. Deux options sont disponibles pour le contrôle du chauffage électrique (voir options 03 et 07)
Note : Une isolation de protection sera nécessaire pour les moules fonctionnant au-dessus de 50°c, l'option 10 devra être spécifiée si l'on dépasse cette température.
Unité de chauffage eau/huile comprenant :
Fourni avec des tuyaux tressés en acier inoxydable
Unité de contrôle de la température avec affichage numérique de la température de consigne et de la température réelle avec 1/10e de degré à lire en °C ou °F
Chauffage commutable par étapes, de 3 kW en mode huile à 9 kW en mode eau
Puissance de chauffage : 9kW en mode eau, commutable par étapes 3,6,9kW. fonctionnement au fioul 3kW
Capacité de la pompe : Moteur 0,75kW
Alimentation électrique : 400V 50Hz 32A 3P+N+E
---
