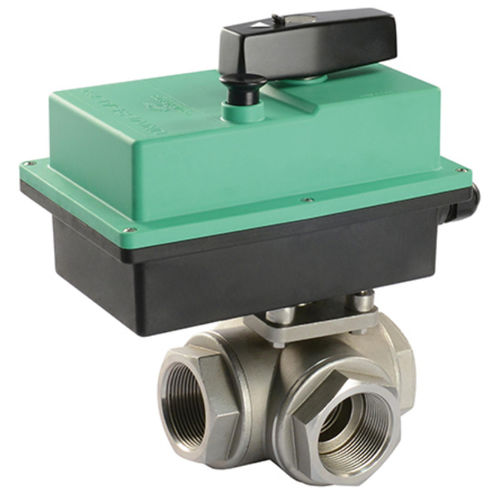

Vanne à boisseau sphérique UY2 series

à actionneur électriquede contrôlepour l'industrie

VANNE MOTORISÉE UNIVERSELLE PRO - 3 VOIES HORIZONTALES FFF AISI 316 USAGE INDUSTRIEL Actionneur ALL-IN-ONE pour 3 points sans relais ou 2 points avec connexion par relais Protection de classe : IP67 Temps de fonctionnement : 55 sec pour une rotation de 90° - 40Nm Type protégé, commande manuelle d'urgence, 2 micro-interrupteurs supplémentaires Robinet à boisseau sphérique horizontal à 3 voies FFF AISI 316, passage réduit PN64 ACCESSOIRES SUR DEMANDE - Entretoises d'isolation avec et sans ouverture manuelle (voir la section "Corps de vanne"). - Résistance anti-condensation, pour prévenir le risque de condensation à l'intérieur de l'actionneur. - Version 60 Hz. Les figures montrent le schéma de câblage de l'actionneur avec le dispositif de commande 2-POINT ON/OFF. Le schéma de câblage est indiqué respectivement ouvert et fermé. L'alimentation en énergie par une phase sur la borne 2 provoque la fermeture de la vanne (fermeture automatique électrique) ; l'alimentation en énergie sur la borne 3 provoque également l'ouverture de la vanne. Les figures montrent le diagramme de l'actionneur avec le dispositif de contrôle ON/OFF en 3 points. Le schéma de câblage est représenté respectivement ouvert et fermé. Lorsque la phase passe par la borne 3, la vanne s'ouvre ; au contraire, lorsque la phase passe par la borne 2, la vanne se ferme.
