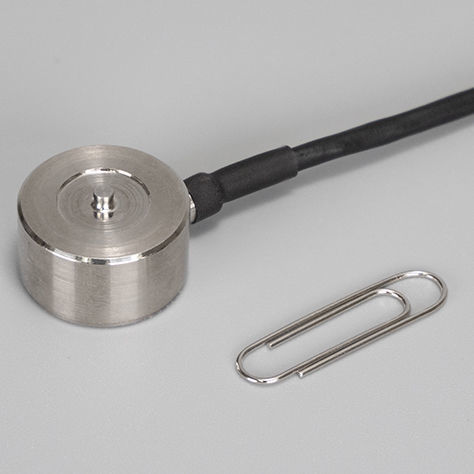

Capteur de force en compression LCC32

type boutonen acier inoxydablecompact

Aperçu du produit: Capteur de charge à compression petit et léger pour la mesure de force. Caractéristiques: - Diamètre: 20 mm - Hauteur: 13 mm - Capacité nominale: 200 N à 5 kN - Idéal pour: Installation dans des espaces restreints grâce à sa taille compacte - Applications typiques: - Contrôle de pression des machines de soudage par résistance - Mesure de pression des interrupteurs à bouton - Inspection de clavier - Mesure de pression de presse à comprimés - Mesure de pression de machine à presser - Mesure de pression de ressort - Capteur de force pour robots - Capteur de charge pour robots - Mesure de force pour équipements de fitness Spécifications: - Modèle: LCC32-N200, LCC32-N500, LCC32-KN002, LCC32-KN005 - Capacité nominale (R.C.): 200 N (20,39 kg), 500 N (50,99 kg), 2 kN (203,9 kg), 5 kN (509,9 kg) - Déflexion: 0,01 mm, 0,02 mm, 0,03 mm - Fréquence naturelle: 44 kHz, 48 kHz - Sortie nominale (R.O.): 1 mV/V ±20 % - Surcharge sécurisée: 150 % R.C. - Erreur combinée: 0,5% R.O. - Non-linéarité: 0,3 % R.O. - Hystérésis: 0,3 % R.O. - Répétabilité: 0,2 % R.O. - Équilibre zéro: ±10 % R.O. - Plage de compensation de température: 0 °C à 50 °C - Plage de température admissible: -10 °C à 60 °C - Tension d'excitation recommandée: 5 à 12 VDC - Tension d'excitation maximale: 15 VDC - Résistance du terminal d'entrée: 1 kΩ ± 0,1 kΩ - Résistance du terminal de sortie: 1 kΩ ± 0,01 kΩ - Résistance d'isolation: Supérieure à 500 MΩ à 50 VDC - Effet de la température sur le point zéro: 0,1 % R.O. / 10 °C - Effet de la température sur l'étendue: 0,1 % Charge / 10 °C Typ. - Câble: φ3, longueur 0,3 m - Matériau: Acier inoxydable - Poids: Env. 23 g Caractéristiques techniques / spécifications: - Capteur de charge à bouton de compression miniature - Petit et léger - Capacité nominale: 200 N à 5 kN - Diamètre: 20 mm - Hauteur: 13 mm - Matériau: Acier inoxydable - Poids: Env. 23 g - Déflexion: 0,01–0,03 mm selon le modèle - Fréquence naturelle: 44–48 kHz - Sortie nominale: 1 mV/V ±20% - Surcharge sécurisée: 150% R.C. - Erreur combinée: 0,5% R.O. - Non-linéarité: 0,3% R.O. - Hystérésis: 0,3% R.O. - Répétabilité: 0,2% R.O. - Équilibre zéro: ±10% R.O. - Plage de compensation de température: 0–50 °C - Plage de température admissible: -10–60 °C - Tension d'excitation recommandée: 5–12 VDC - Tension d'excitation maximale: 15 VDC - Résistance du terminal d'entrée: 1 kΩ ±0,1 kΩ - Résistance du terminal de sortie: 1 kΩ ±0,01 kΩ - Résistance d'isolation: >500 MΩ à 50 VDC - Effet de la température sur le point zéro: 0,1% R.O./10 °C - Effet de la température sur l'étendue: 0,1% Charge/10 °C Typ. - Câble: φ3, longueur 0,3 m
