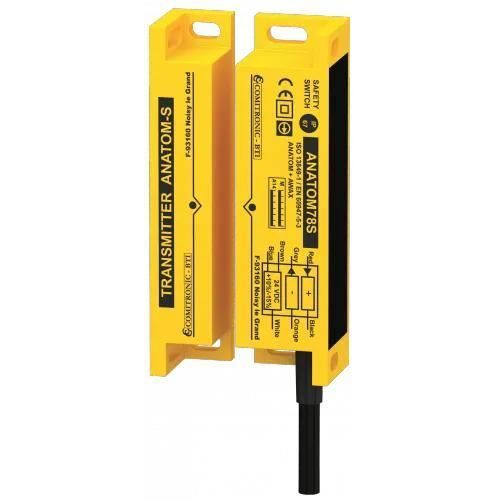

Capteur de sécurité pour environnement difficile ANATOM series

Description du produit
Contrôle de position pour portes et carters sur machines dangereuses. Capteur électronique codé sans contact conçu pour un fonctionnement non autonome en association avec un contrôleur AWAX. Solution économique pour applications multi-accès tout en permettant des performances de sécurité élevées lorsqu'il est associé à un contrôleur AWAX (jusqu'à PL = e).

Données techniques
Temps avant défaillance dangereuse : MTTFd = 334 ans
Distance maximale d'activation : 10 mm (hystérésis 2 mm)
Sorties de sécurité / diagnostics : 2 x NO (250 mA max) redondant 24 V / 1 x contact PNP 250 mA
Codage de détection : mono-code inviolable
Indicateur : LED indique la reconnaissance du code
Remise à zéro : automatique
Fixation : 4 vis M4 anti-sabotage (réf. optionnelle BH4)
Positions de montage : selon version (voir variantes)
Matériaux : PA6, INOX316L (acier inoxydable) ou polycarbonate (PC) selon variante
Connexion électrique : câbles fixes (3, 6, 12 m) ou cordons avec connecteur M12 (50 cm, 130 cm) ou M12 métal
Indice de protection : IP67 / IP68 (PA6, PC) ou IP69K avec inox (nouvelle génération)
Température de fonctionnement : -25°C à +60°C
Marquage / certification : numéro de série par tampographie ou gravure laser ; UL 508 / C22.2 no.14 C-UL-US listé 34CB (dossier E214209)
Remarque : non applicable pour les versions MKT et M12.

Les différences entre les produits de la gamme ANATOM

• ANATOM6S
• ANATOM6S-PLC
• ANATOM78S
• ANATOM98S
• ANATOM78S-485

Caractéristiques / spécifications techniques

• Fonction : Contrôle de position pour portes/carters sur machines dangereuses
• Technologie : Capteur électronique codé sans contact (mono-code inviolable)
• Sorties de sécurité : 2 x NO (250 mA max) redondant + 1 x PNP 250 mA
• Distance d'activation : 10 mm avec 2 mm d'hystérésis
• MTTFd : 334 ans
• Options de connexion : câbles fixes (3 / 6 / 12 m) ou cordons avec connecteur M12 (50 cm / 130 cm) ou M12 métal
• Matériaux : PA6, INOX316L (acier inoxydable) ou polycarbonate (PC)
• Indice de protection : IP67 / IP68 (PA6, PC) ou IP69K (inox nouvelle génération)
• Température de fonctionnement : -25°C à +60°C
• Fixation : 4 vis M4 anti-sabotage (option BH4)
• Traçabilité / marquage : numéro de série par tampographie ou gravure laser ; listing UL / C-UL-US
