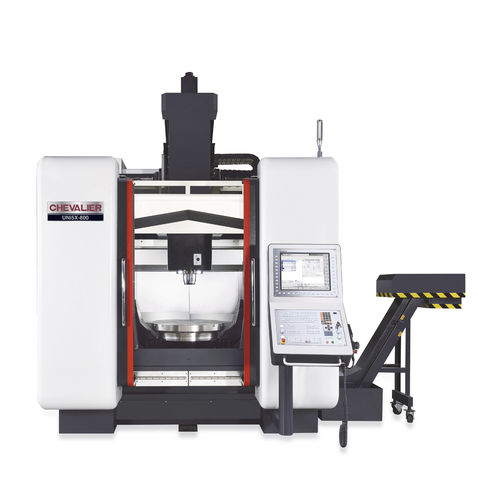

Centre d'usinage à 5 axes Chevalier UNi5X
verticalà portiquepour l'aéronautique

centre d'usinage à 5 axes
centre d'usinage à 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
à 5 axes
Orientation de la broche
vertical
Structure
à portique
Applications
pour l'aéronautique, pour applications médicales, pour l'industrie automobile, pour l'industrie du moule
Autres caractéristiques
à grande vitesse, haute rigidité, à entraînement direct, de haute précision
Course X

800 mm
(31 in)

Course Y

900 mm
(35 in)

Course Z

650 mm
(26 in)

Vitesse de rotation

Min: 0 rpm
(0 rad.min-1)

Max: 18 000 rpm
(113 097 rad.min-1)

Puissance

25 kW, 35 kW
(33,99 hp, 47,59 hp)

Description

Caractéristiques La conception UNi5X-800 est basée sur une construction de portique avancée donnant la structure la plus rigide. Le système à double entraînement avec une conception à quatre guides linéaires sur l'axe Y permet un usinage de haute rigidité et de haute précision. Le magasin standard de 32 outils peut être couplé avec le deuxième magasin d'outils (en option) - grande capacité de stockage d'outils de 32T + 32T. Entraînés par trois moteurs à couple à entraînement direct, les axes A et C sur l'efficacité de transmission de puissance et l'accélération / décélération sont plus excellents que les transmissions à vis sans fin et à vis sans fin. La broche intégrée de fabrication allemande combinée à la technologie d'usinage 5 axes garantit un usinage de haute qualité et un fonctionnement continu 5 axes. UNi5X-800 est largement appliqué aux industries de l'aérospatiale, de l'automobile, des matrices et moules, du médical, de l'énergie, de la construction navale et, en outre, peut répondre aux besoins d'application des produits personnalisés. spécification Taille de la table de travail: Ø800 mm (31,5 ") Dimensions de la pièce (L x H): Ø800 x H 600 mm (Ø31,5 "x H 23,6") Max. Charge de la table: 1300 kg (2866 lb) Course de l'axe X / Y / Z: 800 x 900 x 650 mm (31,5 "x 35,4" x 25,6 ") Nez de broche à la surface de la table: 100 ~ 750 mm (4 "~ 29,5") Vitesse d'avance rapide (X / Y / Z): 48 m / min (1889 ipm) Vitesse d'avance de coupe: 15 m / min (590 ipm) Plage de rotation de l'axe A / C: ± 120˚ / 360˚ Type de broche: Intégré Vitesse de broche: 18 000 tr / min Capacité de l'outil: 32T + 32T (Opt.)
