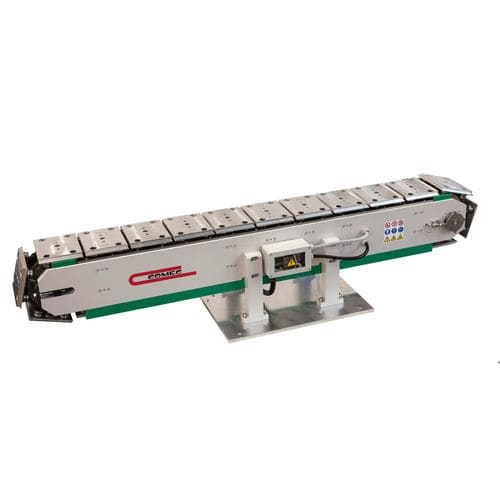

Alimentateur linéaire

pneumatiqueautomatiquemotorisé

Aperçu du produit Alimenteur linéaire programmable avec gabarits multiples et verrouillage pneumatique des plaques en position d'impression. Le nombre de gabarits est configurable selon le type de machine et la taille des pièces. L'indexation est programmable de 127 mm à 356 mm via le panneau de commande de la machine. L'entraînement est assuré par un moteur brushless avec mouvement par chaîne, associé à un verrouillage pneumatique et à l'encliquetage des plaques dans les stations d'impression pour un positionnement précis. Les plaques circulent sur deux guides linéaires et sont montées sur roulements à billes à recirculation.

Principales caractéristiques

• Indexation linéaire programmable
• Gabarits multiples, quantité configurable selon la machine et la taille des pièces
• Verrouillage pneumatique des plaques en position d'impression
• Entraînement par moteur brushless
• Mouvement par chaîne avec verrouillage pneumatique et encliquetage des plaques en stations d'impression
• Plaques coulissant sur deux guides linéaires avec roulements à billes à recirculation

Intégration et compatibilité

• Conçu pour machines de tampographie 4 ou 5 couleurs
• Compatible avec machines avec ou sans tampons indépendants
• Peut être intégré à des systèmes pick & place pour automatisation complète
• Compatible avec des dispositifs de prétraitement de surface tels que corona, plasma ou traitement par flamme

Caractéristiques techniques

• Indexation (pas) : 127 mm à 356 mm (programmable via le panneau de commande)
• Entraînement : moteur brushless
• Mouvement : mouvement par chaîne avec verrouillage pneumatique
• Verrouillage des plaques : verrouillage pneumatique en position d'impression ; encliquetage des plaques en stations d'impression
• Guides et roulements : deux guides linéaires ; plaques montées sur roulements à billes à recirculation
• Gabarits : nombre variable selon machine et taille de l'objet
• Usage recommandé : machines 4 ou 5 couleurs ; compatible avec tampons indépendants
• Automatisation : connexion possible aux dispositifs pick & place
• Compatibilité prétraitement : corona, plasma, traitement par flamme
