Électrovanne à commande assistée DCV 05 Series

4 voieshydrauliqueDIN

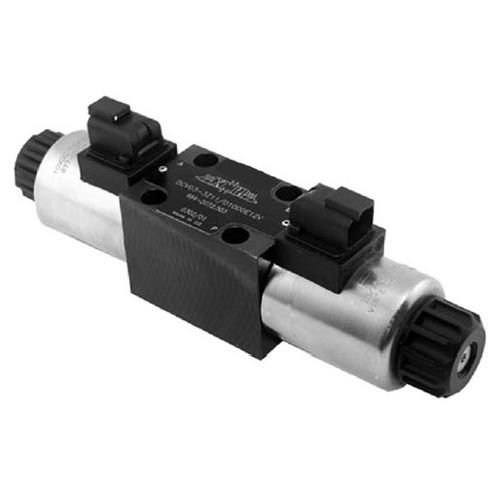

Les distributeurs DCV 05 se composent d'un boîtier (1), d'un tiroir de commande (5), de ressorts de centrage (4) et d'électrovannes de service (2, 3). Les distributeurs à trois positions sont équipés de deux solénoïdes et de deux ressorts. Les distributeurs à deux positions disposent d'un solénoïde et d'un ressort de rappel. Les solénoïdes de fonctionnement sont en courant continu et sont alimentés par les connecteurs A et B (6, 7). Pour l'alimentation AC, les solénoïdes sont équipés de redresseurs intégrés directement dans la bobine. Les connecteurs doivent être commandés séparément. En desserrant l'écrou (8), l'électro-aimant peut être tourné dans quatre positions distantes de 90°. Si la pression à l'orifice en T ne dépasse pas 360 psi[25 bar], la vanne peut être actionnée par commande manuelle (9). Le corps de vanne (1) est phosphaté. Les solénoïdes de service (2, 3) sont zingués. - Distributeurs 3 positions, 4 voies et 2 positions, 4 voies - Les solénoïdes peuvent être fixés dans trois positions à 90° l'une de l'autre - Bouton-poussoir de commande manuelle - Dimensions de montage selon DIN 24340 et ISO 4401
