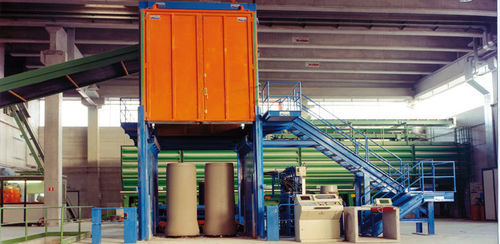

Machine de fabrication pour canalisations en béton Bimatic series

automatiquepour chantier de construction

Machine entièrement automatique pour la production hors sol par vibrocompression, avec démoulage direct de produits avec une hauteur de 2000 mm à 3000 mm.Présentation :Machine entièrement automatique pour la production par vibrocompression de tuyaux en béton, avec démoulage direct.Bimatic travaille hors sol et est équipée d’une installation d’insonorisation ; elle utilise la technologie des noyaux mobiles, pour toute la longueur du produit, avec une tête avec épandeur rotatif pour la répartition du béton.La machine peut produire, en fonction des différents modèles, des produits ayant un diamètre allant de 300 mm à 1600 mm, avec une hauteur variable allant de 2000 mm à 3000 mm, grâce à la plaque porte ouvrage mobile qui permet de soutenir la rondelle à toute hauteur, garantissant par la même occasion la tenue sur le moule externe. La production peut se faire en mode simple, double ou triple, avec possibilité de réaliser des productions mixtes.Caractéristiques techniques :Changement hydraulique rapide des moules : système simple et rapide permettant des changements journaliers des moules en moins d’une heure et demie, sans nécessité de réglage des noyaux, moules externes et presseurs après changement de production.Système de gestion précise de la hauteur des produits selon une tolérance donnée.Alimentation du béton entièrement automatique : tapis alimentateurs à actionnement indépendant, fournissant le béton au centre de chaque moule, synchronisés avec les épandeurs rotatifs montés sur les têtes des noyaux internes.Production multiple facilitée (deux ou trois produits de diamètres différents).Système de lissage de la surface interne du tuyau.Réglage de la vibration mécanique ou électronique grâce à un variateur.Trémie accessible pour les opérations de nettoyage.Possibilité d’intégration avec alimentation automatique des rondelles (arrière), nettoyage et lubrification des rondelles, insertion des joints, manutention aérienne automatique.Gestion et contrôle général via système PC Vicom, synoptiques pour le contrôle de l’état de la machine et des anomalies, modules pour la téléassistance, gestion à distance de la production (industrie 4.0).Produits réalisables :Tuyaux circulairesTuyaux circulaires avec lit de poseTuyaux non armésTuyaux armés avec armature rigideTuyaux armés avec fibresTuyaux de drainageTuyaux de jonction mâle-mâleTuyaux de fonçageProduits réalisables avec n’importe quel type de jointAvantages :Production élevéeQuantité de personnel nécessaire réduiteQualité élevée des produits garantie par le réglage électronique automatique de la vibration (avec vibrateur interne au moule) et de l’alimentation du béton, avec la technologie du noyau qui monte, avec épandeur intégréGestion optimale indépendante pour productions mixtesChangement très rapide des moules (les temps réduits permettent le changement du moule dans la même journée pour une éventuelle deuxième équipe), sans que le réglage du moule après le changement soit nécessaireContrôle complet de la machine via système PC Vicom, avec possibilité de gestion à distance de la production (industrie 4.0)Spécifications techniques (extraites du tableau) :MachineTuyaux (diamètre)Longueur des tuyauxBIMATIC 30/12030 cm – 120 cmH 200 – 250 – 300 cmBIMATIC 30/16030 cm – 160 cmH 200 – 250 – 300 cmMachineD 300D 400D 500D 600D 700D 800D 900D 1000D 1200D 1400D 1600BIMATIC 30/120 N222211111––BIMATIC 30/120 T333222111––BIMATIC 30/160 N22221111111BIMATIC 30/160 T33322211111Caractéristiques / Spécifications techniques :Production hors sol par vibrocompressionDémoulage directHauteur des produits : 2000 mm à 3000 mmDiamètre des produits : 300 mm à 1600 mmChangement rapide des moulesGestion automatisée via PC VicomProduction simple, double ou triplePossibilité de production mixteAlimentation automatique du bétonRéglage électronique de la vibrationIntégration possible avec divers systèmes automatisés
