Machine à roder pneumatique VM1000

portablede précision

Présentation

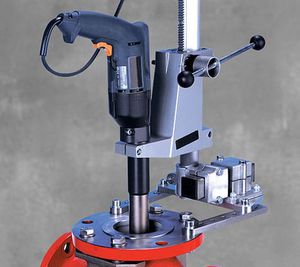

La série CLIMAX VM1000 de rectifieuses-rodageuses de soupapes est une solution portable de précision pour la réparation des soupapes sur site ou en atelier. Elle rectifie et rode les sièges de vannes à guillotine et de clapets à bascule pour remettre les surfaces d'étanchéité aux spécifications d'origine du fabricant ou mieux. Un adaptateur inclinable permet un réglage rapide de la pression de rectification afin de réduire le temps de mise en place, prolonger la durée de vie des soupapes et minimiser les temps d'arrêt dans la production d'électricité, le pétrole et gaz, la raffinage et d'autres applications industrielles.

Disponibilité
Les modèles VM1350, VM1500 et VM1600 sont disponibles uniquement à la location ; les autres modèles peuvent être fournis sur devis.

Avantages produits

• PERFORMANCE
  • Système d'entraînement robuste utilisant une chaîne jusqu'à trois tailles plus grande que les concurrents habituels ; MTBF d'environ 10 000 heures.

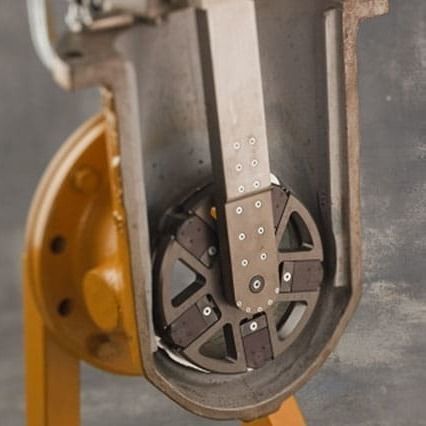

  • Cinq bras planétaires garantissent que tous les disques sont en contact avec la surface de travail, éliminant les points hauts et bas sur le siège de soupape.
  • Abrasifs de qualité réduisant le temps de meulage jusqu'à 50 %.
• POLYVALENCE
  • Disques médias adhésifs formulés pour une fixation sûre en cours d'utilisation et un retrait facile après usage.
  • Changement rapide entre alimentation électrique et pneumatique en desserrant un seul boulon de serrage.
  • Configurations couvrant des diamètres de siège de 1,25 à 24 po (32–600 mm) ; profondeur d'immersion jusqu'à 39 po (1000 mm).
  • Passage simple du meulage au rodage en remplaçant les disques.
• FIABILITÉ
  • Bras planétaires rigides minimisant les vibrations pour une finition uniforme.
  • Roulements des bras planétaires étanches empêchant l'entrée des particules et prolongeant la durée de vie des roulements.
  • Bras planétaires préchargés et préréglés à 0,000079 po (0,002 mm) pour améliorer la planéité.
  • Composants modulaires et roulements scellés en usine pour un montage et un remplacement rapide de la tête de meulage.

Table des spécifications
SPÉCIFICATIONS | Plage de diamètres des sièges | Profondeur d'immersion | Type de vanne | Option d'alimentation
VM1150 | 1,25–6 po (32–150 mm) | 16–18 po (400–450 mm) | Vanne à guillotine ou clapet à bascule | Électrique ou pneumatique
VM1350 | 1,5–14 po (40–350 mm) | 24 po (600 mm) | Vanne à guillotine ou clapet à bascule | Électrique ou pneumatique
VM1600 | 1,5–24 po (40–600 mm) | 39 po (1000 mm) | Vanne à guillotine ou clapet à bascule | Électrique ou pneumatique

Caractéristiques techniques

• Série : VM1000 (modèles VM1150, VM1350, VM1600)
• Plages de diamètres des sièges : VM1150 = 1,25–6 po (32–150 mm) ; VM1350 = 1,5–14 po (40–350 mm) ; VM1600 = 1,5–24 po (40–600 mm)
• Profondeur d'immersion : VM1150 = 16–18 po (400–450 mm) ; VM1350 = 24 po (600 mm) ; VM1600 = 39 po (1000 mm)
• Types de vannes pris en charge : vannes à guillotine et clapets à bascule
• Options d'alimentation : électrique ou pneumatique (changement rapide)
• Adaptateur inclinable inclus pour réglage rapide de la pression de rectification
• Système d'entraînement : chaîne robuste, MTBF ≈ 10 000 heures
• Tête de rectification : cinq bras planétaires pour contact uniforme
• Abrasifs : médias de qualité pour réduire le temps de meulage
• Roulements : roulements de bras planétaires étanches ; roulements scellés en usine pour remplacement facile
• Précision de précharge des bras planétaires : 0,000079 po (0,002 mm)
• Composants modulaires pour un montage rapide
• Certifié CE
• Location uniquement pour les modèles VM1350, VM1500, VM1600
