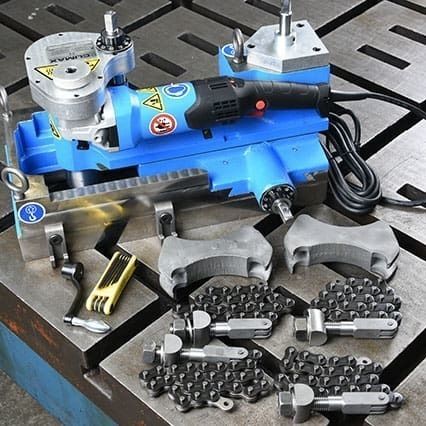

Rainureuse hydraulique KM4000

électrique

Présentation
La CLIMAX KM4000 est une fraiseuse portable conçue pour l'usinage de rainures de clavette et de larges fentes sur arbres industriels. Avec un déport latéral de 2" (50,8 mm) et une conception compacte, elle permet de réaliser des rainures larges sans changer plusieurs fraises, réduisant ainsi temps et coûts d'outillage. Adaptée à l'usage chantier et atelier, la KM4000 accepte des arbres de 4 à 24" (101,6–609,6 mm) de diamètre et est disponible à la vente ou en location. Certifications CE et CSA disponibles selon exigences locales.

Applications & Polyvalence

• Usinage sur site et en atelier pour production d'énergie, exploitation minière, applications marines et maintenance d'équipements lourds
• Découpe de fentes de montage, poches de décompression et rainures de moteur
• Réparations sur site, révisions et opérations de maintenance planifiée

Avantages produit

• Déport latéral 2" (50,8 mm) permettant la découpe de poches ou fentes larges avec une seule fraise
• Montage possible n'importe où le long de l'arbre et à tout angle pour usinage in situ
• Compatibilité arbres Ø 4–24" (101,6–609,6 mm)
• Moteur de type universel et réducteur triple offrant un couple élevé pour un fraisage efficace
• Roulements antifriction et glissières à queue d'aronde pour un mouvement longitudinal et transversal précis et fluide
• Base profilée autocentrante et autoalignante garantissant le centrage de la rainure sur l'arbre
• Vis mère Acme de précision avec roulements à rouleaux et cadran de profondeur à remise à zéro pour un contrôle précis
• Lubrification permanente permettant un fonctionnement à tout angle ; moteur avec démarrage progressif préservant la vitesse sous charge
• Option de déplacement longitudinal rapide via moteur de perçage pour réglages rapides

Données techniques & Remarques
Taille de broche standard : 0,75" (19,05 mm) pour machines en pouces ; 20 mm (0,79") pour machines métriques. Options d'alimentation : électrique, pneumatique ou hydraulique. Serrage requis : 8,5" (215,9 mm) d'arbre pour serrage standard ; 10,5" (266,7 mm) pour serrage depuis un obstacle. Disponible mondialement en vente ou location ; conformité CE et CSA selon besoins.

Spécifications
Longueur de rainure | 8" | 203,2 mm
Largeur de rainure | 3,25" avec déport latéral de 2" | 82,6 mm avec déport latéral de 50,8 mm
Diamètre d'arbre | 4 – 24" | 101,6 – 609,6 mm
Option d'alimentation | Électrique, Pneumatique ou Hydraulique

Caractéristiques / spécifications techniques

• Modèle : KM4000
• Longueur de rainure : 8" (203,2 mm)
• Largeur de rainure : jusqu'à 3,25" (82,6 mm) avec déport latéral 2" (50,8 mm)
• Déport latéral : 2" (50,8 mm)
• Compatibilité arbre : Ø 4 – 24" (101,6 – 609,6 mm)
• Options d'alimentation : électrique, pneumatique ou hydraulique
• Taille de broche standard : 0,75" (19,05 mm) pouces / 20 mm (0,79") métrique
• Requis de serrage : 8,5" (215,9 mm) standard ; 10,5" (266,7 mm) depuis obstacle
• Construction : moteur universel, réducteur triple, roulements antifriction, glissières à queue d'aronde, vis mère Acme avec roulements à rouleaux, lubrification permanente, cadran de profondeur
• Conformité : CE, CSA (selon région)
