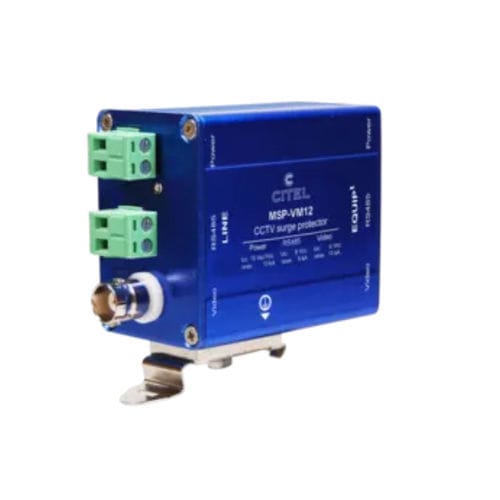

Boitier parafoudre de type 3 MSP-VM series

de type 2pour vidéosurveillancepour alimentation continue

Description
Parafoudre (SPD) pour la protection des systèmes de vidéosurveillance et des réseaux vidéo basse tension. Protège les paires de signal vidéo (0–5 V) et les lignes 12 Vac/Vdc. Modèle : CITEL MSP-VM12. Code produit : 420403.

Informations fonctionnelles clés

• Réseau compatible : 12 Vac/Vdc
• Type de signal : signal vidéo, 1 paire (0–5 V)
• Type de parafoudre : Type 2+3
• Technologie : MOV + GDT
• Modes de protection : Mode commun et mode différentiel
• Mise hors service de sécurité : disjoncteur thermique interne avec déconnexion et coupure d'alimentation
• Indicateurs : LED(s) verte(s) allumée(s) = fonctionnement ; LED verte éteinte = fin de vie et coupure de ligne

Caractéristiques électriques

• Tension maximale de fonctionnement (Uc) : 6 Vdc / 8 Vdc / 15 Vac/Vdc (selon l'entrée)
• Courant nominal de décharge In (8/20 µs) : 5 kA / 2,5 kA (selon test)
• Courant maximal de décharge Imax par pôle (8/20 µs) : jusqu'à 10 kA
• Test onde combinée (IEC 61643-11) : 10 kV / 5 kA
• Niveau de protection Up (à In) : typ. 20 V (variable selon configuration)
• Perte d'insertion : typ. <1 dB ; certaines voies <0,1 dB
• Fréquence maximale : jusqu'à 100 MHz (selon voie)
• Courant max. de ligne @25°C : 300 mA / 5 A (selon voie)

Propriétés mécaniques & montage

• Format de montage : rail DIN ou bride (platine)
• Raccordement : borniers à vis 2,5–25 mm²
• Boîtier : aluminium anodisé
• Indice de protection : IP20
• Température de fonctionnement : -40 à +85 °C
• Dimensions et schémas de câblage : voir plan produit

Normes & sécurité
Conforme aux normes IEC 61643-11 / EN 61643-11 / UL1449 ed.5. Déconnecteur thermique interne inclus.

Téléchargements & documentation

• Fiche technique (voir fichier produit)
• CITEL_Certif_EU_MSP-VM.pdf
• Feuille d'installation
• Spécifications pour appel d'offre

Notes
Se référer au schéma produit pour les dimensions détaillées et les schémas électriques.
