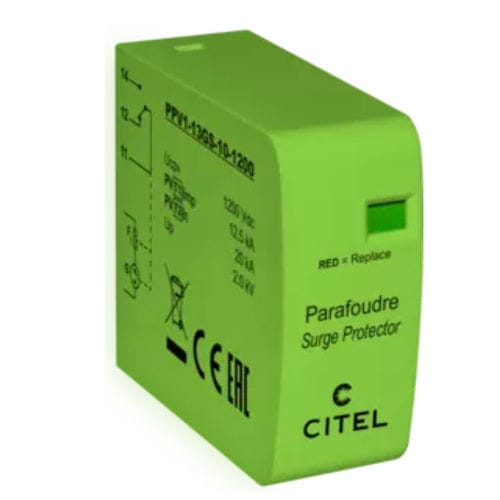

Boitier parafoudre de type 1 + 2 PPV1 seriespour installation photovoltaïquede télésignalisationsur circuit imprimé
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- de type 1 + 2
- Applications
- pour installation photovoltaïque, de télésignalisation
- Autres caractéristiques
- sur circuit imprimé, DC, en thermoplastique, à décharge de gaz
- Tension
1 200 V
- Courant primaire
15 000 A
Description
Résumé
Propriétés électriques
Type de parafoudre: IEC 1+2
Tension max. PV de fonctionnement (Ucpv): 1200 Vdc
Courant de fonctionnement permanent PV (Icpv): < 0.1 mA
Courant de décharge nominal (In) (15 chocs en onde 8/20 µs): 20 kA
Courant de choc par pôle (Iimp) (tenue max par pôle en onde 10/350 µs): 12.5 kA
Tenue au courant de court-circuit PV (Iscpv): 15 000 A
Niveau de protection @ In (8/20 µs) (Up): 2 kV
Niveau de protection (montage en étoile) @ In (8/20 µs) (Up): 4 kV
Propriétés mécaniques et autres
Technologie: Éclateur à gaz
Raccordement au réseau: Broches à souder
Montage: Sur circuit imprimé
Matière boîtier: Thermoplastique UL94 V-0
Température de fonctionnement (Tu): -40/+85 °C
Indice de protection: IP20
Indicateur de fin de vie: 1 indicateur mécanique
Télésignalisation: Sortie sur contact inverseur
Dimensions: Voir schéma (schémas disponibles sur la fiche produit)
Poids: 0.033 kg
Conformité / Normes
NF EN 61643-11 / IEC 61643-31 (Les gammes PPV/PAC sont des composants, pour être conforme à la norme ils doivent être assemblés.)
Caractéristiques / spécifications techniques
- Parafoudre pour Photovoltaïque Type 1+2
- Montage PCB
- Iimp : 12.5 kA (10/350 µs)
- Télésignalisation
- Conforme EN 50539-11 et IEC 61643-31*
Propriétés électriques
Type de parafoudre: IEC 1+2
Tension max. PV de fonctionnement (Ucpv): 1200 Vdc
Courant de fonctionnement permanent PV (Icpv): < 0.1 mA
Courant de décharge nominal (In) (15 chocs en onde 8/20 µs): 20 kA
Courant de choc par pôle (Iimp) (tenue max par pôle en onde 10/350 µs): 12.5 kA
Tenue au courant de court-circuit PV (Iscpv): 15 000 A
Niveau de protection @ In (8/20 µs) (Up): 2 kV
Niveau de protection (montage en étoile) @ In (8/20 µs) (Up): 4 kV
Propriétés mécaniques et autres
Technologie: Éclateur à gaz
Raccordement au réseau: Broches à souder
Montage: Sur circuit imprimé
Matière boîtier: Thermoplastique UL94 V-0
Température de fonctionnement (Tu): -40/+85 °C
Indice de protection: IP20
Indicateur de fin de vie: 1 indicateur mécanique
Télésignalisation: Sortie sur contact inverseur
Dimensions: Voir schéma (schémas disponibles sur la fiche produit)
Poids: 0.033 kg
Conformité / Normes
NF EN 61643-11 / IEC 61643-31 (Les gammes PPV/PAC sont des composants, pour être conforme à la norme ils doivent être assemblés.)
Caractéristiques / spécifications techniques
- Référence produit: PPV1-13GS-1200
- Code Produit: 8724608
- Type: Parafoudre PV 1+2 pour montage PCB
- Tension maximale PV: 1200 Vdc
- Courant de choc par pôle (Iimp): 12.5 kA (10/350 µs)
- Courant de décharge nominal (In): 20 kA (15 chocs en 8/20 µs)
- Tenue au court-circuit PV: 15 000 A
- Niveau de protection Up (à In): 2 kV (4 kV montage étoile)
- Technologie: Éclateur à gaz
- Montage: Circuit imprimé (broches à souder)
- Matière boîtier: Thermoplastique UL94 V-0
- Température de fonctionnement: -40 à +85 °C
- Indice de protection: IP20
- Indicateur de fin de vie: 1 indicateur mécanique
- Télésignalisation: sortie sur contact inverseur
- Poids: 0.033 kg
- Normes: NF EN 61643-11 / IEC 61643-31 (voir note de conformité ci-dessus)
