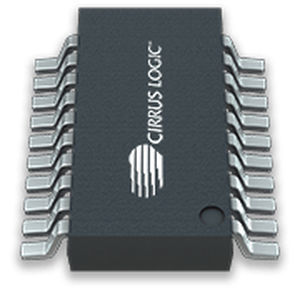

Convertisseur numérique CS5521/22/23/24/28

de mesureà pompe de chargesérie

La famille CS5521/22/23/24/28 de convertisseurs analogique-numérique (A/N) Delta Sigma hautement intégrés utilise des techniques de balance de charge pour obtenir des performances de 16 bits (CS5521/23) et 24 bits (CS5522/24/28). Les convertisseurs A/N se présentent sous la forme de dispositifs à 2 canaux (CS5521/22), 4 canaux (CS5523/24) ou 8 canaux (CS5528). Ils comprennent tous un amplificateur d'instrumentation à faible courant d'entrée et stabilisé par hacheur. Pour permettre de sélectionner des plages d'entrée de 25 mV, 55 mV, 100 mV, 1 V, 2,5 V et 5 V, les convertisseurs A/N comprennent un PGA (amplificateur de gain programmable). Pour s'adapter aux applications de thermocouple basées sur la terre, les dispositifs comprennent une pompe de charge, qui fournit une tension de polarisation négative aux amplificateurs sur puce. Ces dispositifs comprennent également un modulateur Delta Sigma de quatrième ordre suivi d'un filtre numérique, qui fournit huit taux de mots de sortie sélectionnables. Les filtres numériques sont conçus pour atteindre leur pleine précision en un cycle de conversion et, lorsqu'ils fonctionnent à des taux de mots inférieurs à 30 Hz, ils rejettent les interférences de 50 Hz et de 60 Hz. Ces produits à alimentation unique sont des solutions idéales pour mesurer les signaux de bas niveau, isolés ou non, dans les applications de contrôle de processus. Caractéristiques Faible courant d'entrée (100 pA) et amplificateur d'instrumentation stabilisé par hacheur Plage d'entrée évolutive (bipolaire/unipolaire) 2.5 V VREF : 25 mV, 55 mV, 100 mV, 1 V, 2,5 V, 5 V Externe : 10 V, 100 V Large plage d'entrée VREF (1 V à 5 V) Convertisseurs A/N Delta Sigma de quatrième ordre Port d'interface série 3 fils facile à utiliser Séquenceur de canaux programmable/automatique avec FIFO de données de conversion (premier entré/premier sorti) Registres d'étalonnage accessibles par canal Compatible avec SPI™ et Microwire™ Calibration du système et auto-calibration
