Émetteur-récepteur UHF WA-TX-03S

radiobande ISMRF

Présentation

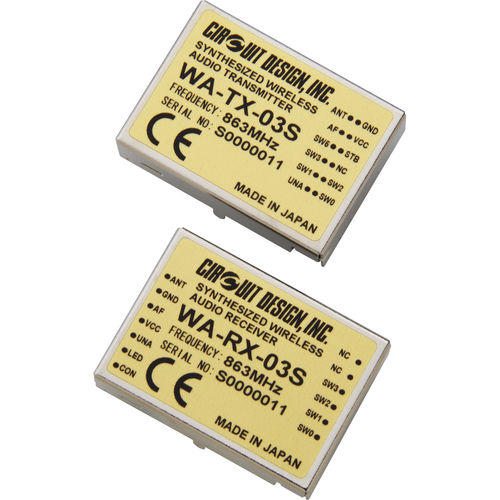

Les WA-TX-03S (émetteur) et WA-RX-03S (récepteur) sont des modules audio embarqués compacts offrant 15 canaux RF sélectionnables dans la bande harmonisée européenne 863–865 MHz. Ils proposent une puissance RF sélectionnable (5 mW / 10 mW), une chaîne de réduction de bruit compander/expander et une large dynamique pour une transmission vocale et audio claire. Les modules sont fournis en petits boîtiers blindés et intègrent la plupart des composants nécessaires pour une intégration rapide dans des équipements audio professionnels.

Caractéristiques

• Bande audio européenne 863–865 MHz
• 15 canaux, pas de 125 kHz
• Réponse en fréquence audio 50 Hz–13 kHz
• Puissance RF sélectionnable : 5 mW et 10 mW (e.r.p.)
• Faible consommation
• Niveau de mute/squelch réglable
• Module blindé compact pour intégration
• Conforme RED (EN 301 357) ; UK Radio Equipment Regulations 2017

Applications

• Audio-guides et systèmes visiteurs pour musées
• Systèmes de guides touristiques et d’interprétation
• Systèmes de conférence sans fil
• Microphones sans fil pour usages amateurs ou basse puissance
• Liens audio sans fil courte portée et surveillance vocale

Spécifications (extrait)
Général
Type d'émission : F3E
Fréquence : 863–865 MHz
Nombre de canaux RF : 15 (pas 125 kHz)
Distance d'utilisation : 50 m (ligne de visée)
Rapport S/N : ≥ 90 dB (filtre W/IHF-A)
Réponse en fréquence audio : 50 Hz–13 kHz (±3,5 dB)
Distorsion harmonique : 2% (AF 1 kHz, Dev.=20 kHz)
Température de fonctionnement : 0 à 50 °C

Émetteur
Oscillation : PLL à base de quartz
Puissance RF : 5 mW / 10 mW (e.r.p.)
Réduction de bruit : compander
Rayonnement indésirable : < 1 µW
Déviation : 20 kHz (1 kHz @ -25 dBv)
Niveau d'entrée audio : -113 à -13 dBv (1 kHz)
Impédance d'entrée audio : > 12 kΩ
Tension d'alimentation : 4,2 à 6,0 V CC (opérationnel 3,6–7 V)
Courant : 50 mA (5 mW)/60 mA (10 mW)
Dimensions : 36 x 26 x 8 mm ; Poids : 13 g

Récepteur
Type : superhétérodyne simple
Fréquence FI : 10,7 MHz
Réduction de bruit : expander
Sensibilité : -92 dBm (S/N 55 dB)
Squelch : réglable (VR externe)
Niveau de sortie audio : -10 dBv (Dev. 20 kHz)
Impédance de sortie audio : < 20 kΩ
Tension d'alimentation : 3,0 à 5,0 V CC
Consommation : 45 mA
Dimensions : 36 x 26 x 8 mm ; Poids : 13 g

Remarques

• Modules de type embarqué en petits boîtiers blindés; des cartes d'évaluation/test sont disponibles séparément pour faciliter le développement et le réglage des canaux et du niveau de mute.
• Ces modèles sont indiqués comme obsolètes sur la fiche produit.
