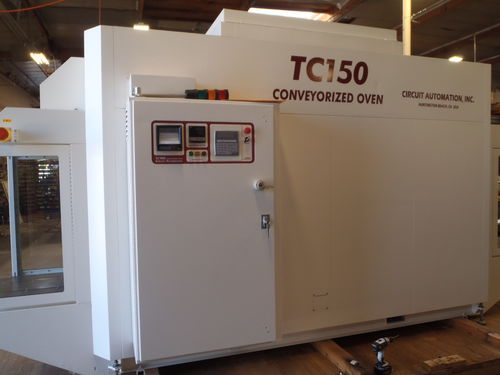

Four de durcissement TC150

de séchagede cuissontunnel

Le four de convoyage Circuit Automation TC-150 est le four circuit plus souple disponible pour séchage amure ou final durcissement de l'encre soldermask et la légende. Circuit des fours sont utilisés plus efficacement pour améliorer la productivité, réduire la variabilité et augmenter le rendement dans les processus d'encre de soldermask et la légende. Le TC-150 a une chambre chauffée de 3,0 mètres en utilisant une variété de supports avec différent pitch et l'espacement disponible séparément. Distribution de l'air dans le TC-150 est extrêmement même dans tout le four, atteindre la distribution de température de 3 ° C (TIR) à travers le panneau à des températures de pointe-sèche et 6° C (TIR) à des températures de traitement final. Le TC-150 rampes ne puvant rapidement, en douceur et constamment. Le four maintient la température sélectionnée tout au long de la chambre chauffée. Contrôleurs de SSR maintient température sensible aux changements de température de 0,5 ° C. Variantes de la température d'un bout du four à l'autre extrémité sont corrigées par un système d'obturation qui dirige l'air chaud à peine assez pour contrer tout écart. Afin d'assurer la sécurité de l'opérateur, les panneaux sont refroidis à une température tiède avec ventilateurs de refroidissement avant d'arriver à la fin de la sortie du cabinet. L'air circule dans le four dans un modèle de hotte à flux laminaire, garantissant la répartition égale de la température sur le panneau. Le TC-150 recircule presque 7 000 pi3/min d'air. Le haut débit favorise une extraction rapide du solvant et de monomère dans les panneaux.
