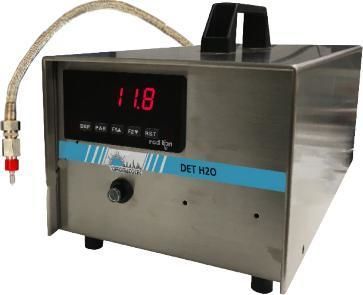

Humidimètre pour produits pharmaceutiques DET H2O

pour le gaz naturelpour gazportable

Description
Le DET H2O est un analyseur électrolytique de traces d'humidité conçu pour la mesure continue de la vapeur d'eau dans des échantillons gazeux de 30 ppb à 5 000 ppm(v) H2O. Disponible en versions portable et process, l'instrument utilise un électrolyseur industriel basé sur la loi de Faraday pour des mesures de référence directes ne nécessitant pas d'étalonnage de routine.

Principaux avantages

• Principe de référence : détection électrolytique basée sur la loi de Faraday, offrant une mesure fondamentale traçable sans étalonnage fréquent.
• Précision long terme : stabilité démontrée et besoin réduit de recalibrage par rapport aux technologies à capteurs.
• Résistance à la contamination : compatible avec des gaz corrosifs (par ex. chlore, H2S) grâce aux matériaux mouillés sélectionnés et à la conception robuste de la cellule.

Applications principales
Le DET H2O est couramment utilisé comme référence d'étalonnage pour d'autres moniteurs d'humidité (par exemple capteurs en oxyde d'aluminium). Associé à un générateur de teneur en eau en ppm (PGE), il permet la génération et la vérification d'étalons gazeux en mixant des flux secs et saturés en vapeur d'eau puis en électrolysant le mélange pour obtenir des concentrations connues de 30 ppb à 5 000 ppm(v) H2O.

Autres applications
Adapté au contrôle de la pureté dans l'industrie, la chimie, la pétrochimie, le gaz naturel et la pharmacie, ainsi qu'aux applications de réfrigération et de production d'énergie. Usages dédiés typiques :

• Surveillance de l'humidité en sortie de sécheurs de gaz chlore, avec matériaux mouillés en Monel 400, PTFE, verre et platine.
• Mesure d'humidité dans le gaz naturel avec barrière par membrane poreuse pour éliminer glycol, mercure et autres contaminants.
• Mesure dans reformeurs catalytiques de raffinerie avec version résistante à la corrosion pour environnements contenant HCl, Cl2 et H2S.

Le système d'échantillonnage est adapté à l'application et les ensembles peuvent être fournis certifiés ATEX pour les zones 1 et 2 si nécessaire.

Spécifications techniques

• Plage de détection :
  • Programmable : 30 ppb à 5 000 ppm(v) H2O ; plages d'affichage alternatives telles que 0–10 ppm(v) ou 0–1500 ppm(v) (valeur équivalente en point de rosée à la pression de référence) disponibles.
  • Commutation décimale optionnelle entre plages (ex. 0–10 / 0–100 ppm(v)).
• Performances :
  • Résolution : 0,05 % de la plage de mesure, minimum 0,05 ppm(v).
  • Sensibilité : 0,02 % de la plage, minimum 0,05 ppm(v).
  • Répétabilité : réponse linéaire sur la plage.
• Communication :
  • Alarme d'humidité à deux seuils programmable.
  • Affichage : jusqu'à 5 chiffres par LED.
  • Sorties analogiques : 4–20 mA, 0–20 mA ou 0–10 V (programmable), isolées.
  • Précision de sortie : 0,1 % de la plage ; résolution : 12 bits.
  • Charge max pour sortie courant : 500 ohms ; charge min pour sortie tension : 10 ohms.
• Alimentation gaz :
  • Pression échantillon : 1,4 à 20 bar g.
  • Température échantillon : -20 à 80 °C.
  • Débit analyseur : 100 Ncc3/min.
  • Débit by-pass (sl/h) : Q = pression d'entrée (bar g) × 11. Exemple : 10 bar g → Q = 110 sl/h.

Caractéristiques / Spécifications techniques

• Model : DET H2O electrolytic trace moisture analyzer.
• Plage de mesure : 30 ppb à 5 000 ppm(v) H2O (plages programmables incluant 0–10 ppm(v) et 0–1500 ppm(v)).
• Résolution : 0,05 % de la plage, min 0,05 ppm(v).
• Sensibilité : 0,02 % de la plage, min 0,05 ppm(v).
• Exactitude : 0,1 % de la plage ; résolution 12 bits pour les sorties.
• Sorties : 4–20 mA / 0–20 mA / 0–10 V (programmable), isolées.
• Pression échantillon : 1,4–20 bar g ; température échantillon : -20–80 °C.
• Débit : débit analyseur 100 Ncc3/min ; by-pass Q (sl/h) = pression d'entrée (bar g) × 11.
• Principe : mesure électrolytique de l'humidité basée sur la loi de Faraday (instrument de référence, pas d'étalonnage de routine requis).
• Options : commutation décimale de plage ; versions portables ou process ; systèmes d'échantillonnage sur mesure et ensembles certifiables ATEX pour zones dangereuses.
