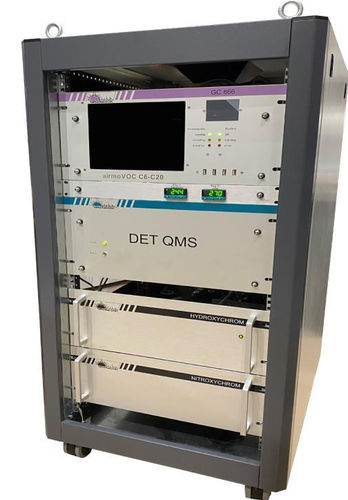

Chromatographe GC Auto GCMS C6C20

en phase gazeusepour analyses environnementalesde process

Présentation
L'Auto GCMS C6C20 est un système ultra‑compact et transportable de chromatographie en phase gazeuse–spectrométrie de masse avec détection FID. Il propose une solution clé en main pour la surveillance continue et le contrôle process, permettant la quantification et l'identification des hydrocarbures aromatiques (PAH), BTEX et précurseurs de dioxines sur échantillons gazeux, liquides et solides, du pourcentage jusqu'au niveau ppt.

Principales caractéristiques

• Analyse d'échantillons complète :
  • Analyse des gaz, liquides et solides (exemples : bisphénol‑A, stéarate de méthyle et autres composés complexes).
  • Calcul automatique de l'indice de toxicité et du total aromatique pour VOC, SVOC, PAH et précurseurs de dioxines.
• Intégration technologique avancée :
  • Robinet de sélection chauffé pour GC et MS avec pompes dédiées.
  • PC intégré sous Windows® avec écran LED et stockage SSD 64 GB.
  • Générateur d'hydrogène intégré (Hydroxychrom USB 4U) et système d'étalonnage airmoCAL avec tubes de perméation.
• Échantillonnage et détection flexibles :
  • Surveillance directe de l'air par injection vers MS ou GC et ligne d'échantillonnage chauffée intégrée.
  • Solutions purge & trap optionnelles pour les liquides.
• Contrôle logiciel et connectivité :
  • Piloté par les logiciels Vistachrom et MS pour traçabilité complète des données, surveillance à distance et contrôle des injections.
  • Archivage des résultats et chromatogrammes, alarmes de seuil et export de données via MODBUS ou sorties 4‑20 mA / 0‑10 V.

Points techniques clés (d'après la fiche technique)

• Limite de détection :
  • Benzène jusqu'à 10 ppt avec Trap GC/FID/QMS.
  • Naphthalène : 10 ppt ou 0,05 μg/m³.
• Plage de détection :
  • ppt à ppb ; injection directe en QMS de 500 ppb à des niveaux pourcentuels.
  • 0,5 à 45 μg/m³ (tests mCerts) en injection directe.
• Répétabilité (RSD) :
  • < 1% sur 48 h (temps de rétention).
  • < 3% sur 48 h (concentration).
• Temps de cycle :
  • Sélectionnable : 30, 60, 90 ou 120 minutes selon l'application.
• Résultats / sorties :
  • Stockage horodaté ; sortie 4‑20 mA en option.
  • Protocoles de communication optionnels : MODBUS / JBUS / MGS1.
• Superviseur / ordinateur embarqué :
  • PC embarqué sous Windows® avec écran LED ; SSD 64 GB.
• Alimentation en gaz :
  • H2 (FID et gaz vecteur) : 50 ml/min (entrée 4 bar ; 1/16'' Swagelok).
  • Air (FID) : 350 ml/min (entrée 3 bar ; 1/8'' Swagelok).
  • Entrée échantillon : pompe à vide 1/8'' Swagelok ou injecteur liquide.
• Alimentation électrique :
  • Réseau 230 V / 115 V, 50/60 Hz ; consommation maximale 1730 W.
• Dimensions :
  • Armoire 19'': 1850 mm avec roues et anneaux de levage ; largeur 600 mm ; profondeur 800 mm ; hauteur 1850 mm.

Applications

• Surveillance de l'air ambiant.
• Contrôle des salles blanches.
• Quantification de la qualité et des impuretés PET.
• Quantification des contaminants et odorants.
• Contrôle process pour hydrocarbures et précurseurs de dioxines.

Normes, agréments et certifications
Certificat EN14662 QAL1 (voir fiche produit).

Caractéristiques techniques

• Limite de détection : Benzène à 10 ppt (Trap GC/FID/QMS) ; Naphthalène 10 ppt ou 0,05 μg/m³.
• Plage de détection : ppt à ppb ; injection directe QMS 500 ppb à % ; 0,5 à 45 μg/m³ (tests mCerts).
• Répétabilité (RSD) : <1% sur 48 h (RT) ; <3% sur 48 h (Concentration).
• Temps de cycle : sélectionnable 30 / 60 / 90 / 120 minutes.
• Données et sorties : stockage horodaté ; 4‑20 mA optionnel ; MODBUS / JBUS / MGS1.
• Superviseur : PC embarqué Windows® avec écran LED ; SSD 64 GB.
• Gaz : H2 50 ml/min (entrée 4 bar, 1/16'') ; Air 350 ml/min (entrée 3 bar, 1/8'') ; entrée échantillon 1/8'' ou injecteur liquide.
• Alimentation : 230 V / 115 V, 50/60 Hz.
• Consommation électrique : max 1730 W.
• Dimensions : armoire 19'' 1850 mm (avec roues & anneaux de levage) ; largeur 600 mm ; profondeur 800 mm ; hauteur 1850 mm.
• Options intégrées : vanne de sélection chauffée pour GC, pompes MS, générateur d'hydrogène intégré, système d'étalonnage airmoCAL, ligne d'échantillonnage chauffée, option purge & trap pour liquides.
