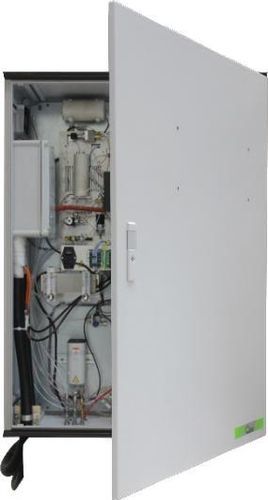

Chromatographe en phase gazeuse ChromaTHC

GCpour analyses environnementalespour analyse de gaz

Aperçu
Ce système de surveillance continue en ligne des COV et des odeurs est conçu pour les unités de contrôle des odeurs et des produits chimiques (OCU). Il mesure le méthane (CH4), les hydrocarbures totaux non méthaniques (nmTHC) et les hydrocarbures totaux à l'aide d'un chromatographe en phase gazeuse automatique ChromaTHC avec détection par ionisation en flamme (GC‑FID). L'analyseur mural est entièrement automatique, intègre un ordinateur embarqué ainsi que des générateurs d'air zéro et d'hydrogène, et réalise une calibration interne par tube de perméation pour la validation automatique des données.

Applications

• Surveillance continue des émissions pour OCU, biofiltres et systèmes à charbon actif
• Surveillance des odeurs en air ambiant sur sites industriels, stations d'épuration et décharges
• Contrôle de procédé nécessitant la spéciation et la quantification des COV

Points clés

• Chromatographe ChromaTHC GC‑FID automatique mesurant CH4, nmTHC et hydrocarbures totaux
• Montage mural, opération conviviale avec ordinateur Windows embarqué et écran LCD
• Générateurs intégrés d'air zéro et d'H2 ; étalonnage interne par tube de perméation
• Modem 3G/4G en option et alarme SMS automatique pour saturation des médias

Caractéristiques techniques

• Limite de détection : 20 ppb pour le méthane ; < 20 ppb sur nmTHC eqC3 ; chromaTHC‑1 ppb : LDL < 1 ppb pour TVOC
• Plage de détection :
  • chromaTHC‑2 MIN : 20 à 2000 ppb (ampli 3) ; 0,2 à 20 ppm (ampli 2)
  • chromaTHC‑1 ppb : 1 à 2000 ppb (ampli 3)
• Écart type relatif :
  • < 0,3 % sur 48 h (RT)
  • < 2 % sur 48 h (concentration d'étalonnage)
• Temps de cycle :
  • chromaTHC‑2 MIN : 2 min pour 0–3 ppm (air ambiant, standard)
  • chromaTHC‑2 MIN : 3–5+ min pour concentrations élevées ou applications de procédé (option)
  • chromaTHC‑1 ppb : 10 min
• Alimentation en gaz :
  • H2 (FID et gaz vecteur) : 30 mL/min (entrée 2 bar ; raccord 1/16” double olive)
  • Air (FID) : 180 mL/min (entrée 3 bar ; raccord 1/8” double olive)
  • Entrée échantillon (pompe à vide en option) : raccord 1/4”, 80 mL/min à pression ambiante
  • Commutation électro‑pneumatique : 90 mL/min
• Résultats / Données & stockage :
  • Ordinateur embarqué sous Windows avec écran LCD
  • Stockage matériel 128 GB SSD
  • Ethernet et contrôle à distance ; MODBUS RTU / MGS1 ou JBUS
• Volume d'échantillon : Boucle d'injection dimensionnée selon l'application
• Montage / intégration : Analyseur automatique mural pour intégration aux OCU

Installation & intégration

• Montage mural avec connexions process standard et options d'entrée échantillon
• Interfaces pour contrôle à distance et intégration SCADA via MODBUS ou Ethernet
• Pompe à vide, tubulure d'échantillonnage et filtres de protection en accessoires

Options & maintenance

• Modem 3G/4G optionnel et alarmes SMS automatiques pour notification de saturation des médias
• Tube de perméation interne pour étalonnage automatique programmé
• Générateurs d'air zéro et d'hydrogène intégrés pour réduire le besoin de bouteilles externes

Documentation & certifications

• TSP disponible en téléchargement pour la documentation produit
• Normes, approbations & certifications : N/A
