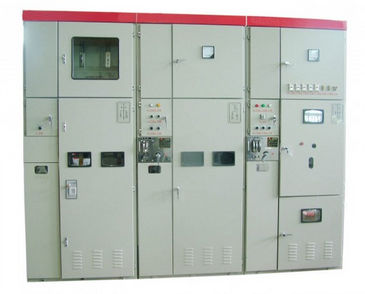

Appareillage de commutation AC XGN2-12

triphaséfixe

Présentation du produit L'appareillage de commutation fixe à enveloppe métallique XGN2-12 (ci-après dénommé l'appareillage de commutation) est utilisé pour la réception et la distribution de l'énergie d'un système triphasé 50Hz de 12KV ou moins. Il est particulièrement adapté aux occasions de fonctionnement fréquent. Un système de jeu de barres simple est adopté. (Une structure à simple jeu de barres avec dérivation et à double jeu de barres peut être dérivée). L'appareillage de commutation AC fixe à boîtier métallique XGN2-12(G) est un produit de type plateau dérivé de l'interrupteur commun et convient aux zones de haute altitude. L'appareillage de commutation répond aux exigences de la norme nationale GB3906 A.C. Metal-Enclosed Switchgear for Rated Voltages of 3-35kV et de la norme internationale IEC298, et est équipé de la fonction de verrouillage sonore "Five-prevention". L'interrupteur principal de l'appareillage de commutation est équipé d'un disjoncteur à vide ZN28A-10 et d'un disjoncteur à minimum d'huile SN10-10, d'un électromagnétisme CD10 et CD17 ainsi que d'un mécanisme de fonctionnement à ressort CT8 et CT17/CT19. Selon les demandes des utilisateurs, les disjoncteurs ZN28-10, ZN73 et autres disjoncteurs intégrés peuvent être utilisés. Le sectionneur rotatif CN30-10, le sectionneur à courant fort GN22-10 et le sectionneur rotatif à courant fort GN30-10 sont adoptés. Environnement d'utilisation normal : 1. - Température ambiante : limite supérieure +40°C ; limite inférieure-25°C. 2. - Altitude : pas plus de 1 000 m, l'altitude pour les appareillages de commutation de type plateau ne doit pas dépasser 3 000 m. 3. - Humidité relative : moyenne journalière <95%, moyenne mensuelle<90% ; 4. - Pression de la vapeur d'eau : moyenne annuelle < 2,2x10Mpa, moyenne mensuelle < 1,8x10Mpa. 5. - Intensité sismique : pas plus de magnitude 8°. 6. - Lieux sans catastrophe d'incendie, risque d'explosion, forte pollution, corrosion chimique et vibration violente.
