Ligne d'usinage CNC

Vue d'ensemble
Convient pour l'usinage automatisé en grande série d'engrenages cylindriques destinés aux voitures particulières, autobus, camions, motos et machines de chantier.

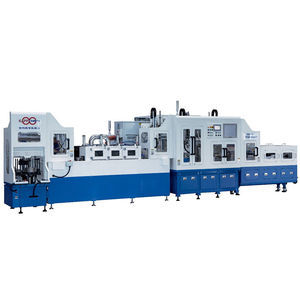

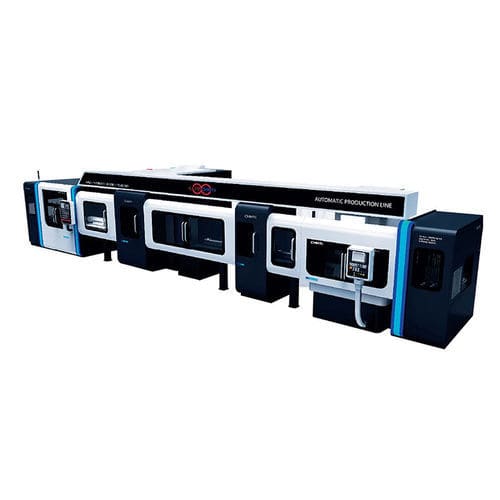

Module de ligne automatique taillage–rasage (type portique)

• Flux de procédé : taillage (Wälzfräsen/taillage) — chanfreinage — rasage.
• Composition : machine composite de taillage et chanfreinage à entraînement direct et coupe à sec, machine CNC de rasage de précision, robot portique léger, doigts de changement rapide sans vis, magasin à changement rapide multi-étagé et système de gestion informatisé.
• Poste de contrôle et de compensation après le taillage/chanfreinage pour la détection et la correction dimensionnelle en ligne.
• Protections entièrement fermées et uniformes pour une installation propre et sûre.
• Disposition compacte et faible emprise (L×l : 9,2 m×4 m).

Module de ligne automatique taillage–rasage (type robot articulé)

• Flux de procédé : taillage — chanfreinage — rasage.
• Composition : machine de taillage à entraînement direct, machine de chanfreinage CNC verticale, machine CNC de rasage de précision, robot articulé, doigts de changement rapide sans vis, magasin à changement rapide multi-étagé et système de gestion informatisé.
• Disposition en « grille » pour minimiser l'emprise au sol (L×l : 9 m×5 m).
• Poste de contrôle et de compensation après le taillage/chanfreinage pour correction dimensionnelle.
• Clôtures entièrement fermées pour un fonctionnement ordonné et sûr.

Module de ligne automatique tournage (type robot sur rail au sol)

• Flux de procédé : tournage — tournage (double voie de tournage).
• Composition : 2 tours, 1 robot articulé 6 axes, 1 axe de déplacement sol, doigts de changement rapide sans vis, boîtes porte-pièces matricielles à changement rapide multi-étagé et système de gestion informatisé.
• Disposition en « L » pour minimiser l'emprise (L×l : 12 m×5,2 m).
• Robot équipé d'un système de vision pour reconnaissance des pièces, anti-inversion, anti-erreur et positionnement ; prise en charge de la production en ligne mixte pour augmenter la flexibilité.
• Clôtures entièrement fermées pour une présentation nette et une sécurité opérationnelle.

Caractéristiques / Spécifications (résumé)

• Secteurs applicables : usinage en grande série d'engrenages pour voitures particulières, autobus, camions, motos et machines de chantier.
• Principaux procédés : taillage, chanfreinage, rasage (ou module tournage pour opérations de tournage).
• Empreintes typiques : module portique env. 9,2 m×4 m ; module robot articulé env. 9 m×5 m ; module tournage sur rail au sol env. 12 m×5,2 m.
• Protection de ligne : capots ou clôtures entièrement fermés.
• Gestion informatisée : magasin à changement rapide multi-étagé intégré à un système de gestion (liaison production/magasin, boucle fermée détection/compensation).
• Unités d'automatisation : machines composites de taillage et chanfreinage à entraînement direct, machines CNC de rasage de précision, machine de chanfreinage CNC verticale, robots articulés/portiques, axes de déplacement sol, etc.
• Fonctions : détection en ligne et compensation dimensionnelle, doigts de changement rapide sans vis, magasins à changement rapide, empilage multi-étagé, vision robotique pour production en ligne mixte.
