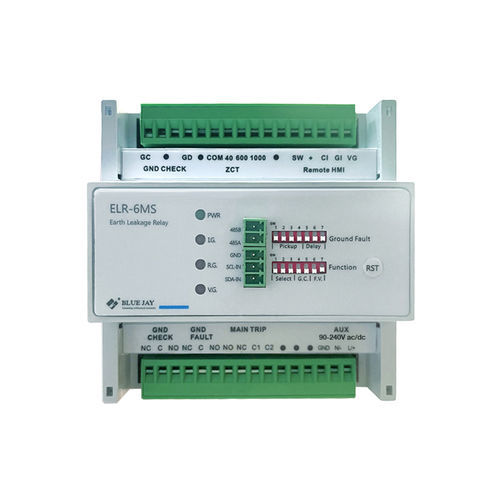

Relais de protection de fuite à la terre ELR-6MS

DCACsur rail DIN

Présentation
Le relais de fuite à la terre ELR-6MS est un dispositif de protection fiable conçu spécifiquement pour le secteur minier, adapté aux applications souterraines et de surface. Conçu pour les équipements mobiles à câble traînant, il intègre une architecture microcontrôleur qui active automatiquement deux modes de protection : détection de défaut de terre et détection de résistance de terre (contrôle de terre). Ce concept réduit les déclenchements intempestifs tout en assurant la sécurité du personnel et des équipements.

Introduction aux fonctions

• Détection de défaut de terre : Nécessite l'utilisation de capteurs de courant ; l'ELR-6MS est conçu pour fonctionner avec des rapports de capteurs de séquence zéro de 1000:1, 600:1 et 40:1 (200:5).
• Détection de contrôle de terre : Réalisée à l'aide d'un fil pilote (GC). Le fil pilote transporte le courant de surveillance vers la machine surveillée et doit être correctement terminé par un terminal de terminaison à diode Zener conforme aux standards industriels (deux bornes marquées GC et GD). La borne GC est connectée au fil pilote à l'intérieur de l'enceinte de l'équipement mobile ; la borne GD est connectée à la masse du châssis de la machine. La perte de la tension Zener déclenche le relais TRIP, permettant la détection de boucles de terre coupées ou en court-circuit et protégeant contre des conditions d'équipement non mis à la terre.

Câblage
Le produit met en œuvre un câblage de contrôle de terre par fil pilote ; les schémas de câblage sont fournis dans la documentation produit et les illustrations. Une terminaison correcte des bornes GC/GD avec le terminator à diode Zener est requise pour le bon fonctionnement du contrôle de terre.

Caractéristiques / spécifications techniques

• Tension normale : 90–240 Vac/dc, 50/60 Hz. Consommation : 5 VA (AC) ou 5 W (DC).
• Défaut de terre : Plage 10–500 mA. Plage de temporisation : instantanée à 10 secondes.
• Capteurs de séquence zéro : Rapports pris en charge 1000:1, 600:1 et 40:1 (200:5).
• Résistance de contrôle de terre : Plage 10–50 Ω, ±15 %. Délai de déclenchement pour le contrôle de terre : 150 ms, ±0,1 %.
• Contacts de sortie (3 DO) : Relais principal de déclenchement — DPDT, capacité 8 A @ 250 Vac, 8 A @ 30 Vdc.
• Relais auxiliaire défaut de terre — SPDT, capacité 16 A @ 250 Vac, 16 A @ 30 Vdc.
• Relais auxiliaire contrôle de terre — SPDT, capacité 16 A @ 250 Vac, 16 A @ 30 Vdc.
• Diélectrique : Contacts relais vers châssis — 1500 Vrms pendant 1 minute. Bornes de contrôle vers châssis — 1500 Vrms pendant 1 minute.
• Plage de température : Fonctionnement −40 °C à +60 °C. Stockage −40 °C à +80 °C.
• Montage et dimensions : Montage standard sur rail DIN 35 mm. L × H × P : 108 × 110 × 66 mm.
