Moniteur de décharge partielle SCM-PDS-HFCT

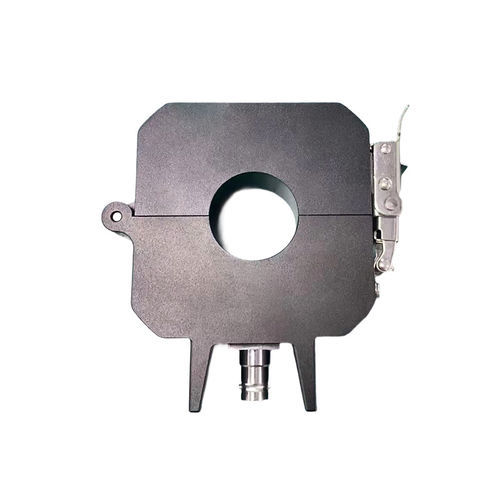

Les capteurs HFCT (décharge partielle HFCT/HFCT) sont installés sur les joints de câble et les fils de terre pour coupler les signaux de courant d'impulsion de décharge partielle au niveau du corps du câble et des joints. Basé sur la technologie du transformateur de courant haute fréquence (HFCT) et les principes de la bobine de Rogowski, il utilise une structure de serrage non intrusive pour capturer les signaux de courant d'impulsion de décharge partielle provenant des fils de mise à la terre des câbles. Disponible en version filaire et sans fil, il offre une plage de détection de 1 à 5000 pC avec une sensibilité de 1 pC, une surveillance en temps réel, des alarmes de seuil et une mise en réseau évolutive. La version sans fil est équipée d'une batterie lithium haute capacité intégrée (durée de vie > 3 ans) et utilise LoRa (470-510MHz) pour une transmission sans fil sur > 300 mètres. La version filaire est alimentée par DC12-24V et utilise une paire torsadée RS485 blindée avec MODBUS RTU (9600bps) pour l'échange de données. Les deux versions sont livrées avec un capteur HFCT ouvert de 30 mm qui se clipse sur le fil de terre du câble et se connecte à l'hôte par l'intermédiaire d'un câble coaxial. Les utilisateurs peuvent choisir en fonction des besoins du site en matière d'alimentation et de transmission pour une surveillance efficace et précise des décharges partielles de câbles.Alimentation large tension DC12-24V/alimenté par une batterie lithium intégrée;Communication sans fil LoRa >300 mètres;Détection des décharges partielles à haute sensibilité 1pC;HFCT de type split-core pour une installation facile;Montage magnétique s'adaptant à divers compartiments de câbles;Indicateur LED affichant l'état de fonctionnement en temps réel;Communication RS485/ MODBUS RTU;Applications :Surveillance de l'état des câbles des centrales électriques;Surveillance des décharges partielles des câbles de terre des systèmes GIS;Sous-stations, distribution d'énergie et lignes de transmission MV/HV;Surveillance de l'état des lignes électriques des infrastructures de transport;Industrie pétrochimique Systèmes d'alimentation électrique;Principe de fonctionnement:Lieu d'installationUn capteur HFCT fixé autour du conducteur de terre capture ces impulsions et les convertit en signaux de tension via un noyau de ferrite à large bande passante. Après amplification et filtrage, les signaux traités sont analysés pour déterminer le type et la gravité de l'activité de DP.Spécifications:Le capteur de DP prend en charge deux options d'alimentation électrique:Version câblée:-. Le capteur de DP est alimenté par l'IHM au moyen d'un câble d'alimentation 24VDC.-. Les données sont transmises à l'IHM via une communication RS485.Version sans fil:-. Le capteur PD est alimenté par une batterie interne.-. Les données sont transmises via le réseau LoRa à un récepteur sans fil.-. Le récepteur sans fil est alimenté par l'IHM via un câble d'alimentation 12VDC et transmet les données reçues à l'IHM via une communication RS485.Capteur de décharge partielle Alimentation électriqueVersion sans fil : batterie au lithium 7,2V 3000mAh ; durée de vie de la batterie : >Version filaire : 24VDCBande de fréquence de transmission sans fil470-510MHzDistance maximale de transmission sans fil>300 mètres (portée en visibilité directe)Type de surveillanceCourant d'impulsion à haute fréquenceTerme de détection1-5000pCSensibilité1pCAbande de fréquence d'acquisition1MHz-100MHzTempérature de fonctionnement-30-70°CCycle d'échantillonnageVersion sans fil:2 heuresVersion filaire :4SPhode d'alimentation (version sans fil)Bouton physiqueMéthode de chargement (version sans fil)Chargement manuel unique/chargement programméDimensions134mm*100mm*42mm (L*H*P)Méthode de montageMontage magnétiqueTransmission d'impulsions à haute fréquencePrincipe de surveillanceBobine de RogowskiBande de fréquence de surveillance3-80MHzSensibilité1pCMimpédance d'adaptation50ΩNiveau de protectionIP68Dimension82*82*32mm (L*H*P), taille de l'orifice : 30mmMéthode de montageCapteur de courant à noyau diviséLieu de montageCâble Fil de terreTempérature de fonctionnement-55°C à +85°CDimensions:Catégorie : Surveillance des décharges partiellesMarque : Blue JayNom commercial : SCM-PDS-HFCT / SCM-PDSW-HFCTTéléchargements : SCM-PDS-HFCT-Manuel d'utilisation-V1.10 ( Version filaire) SCM-PDSW-HFCT-Manuel d'utilisation (Version sans fil)Spécifications / Caractéristiques techniques:Alimentation : Version sans fil : pile au lithium 7,2V 3000mAh ; durée de vie de la pile : >3 ans. Version filaire : 24VDCBande de fréquence de transmission sans fil : 470-510MHzDistance de transmission maximale sans fil : >300 mètres (portée en visibilité directe)Type de surveillance : Courant pulsé à haute fréquencePlage de détection : 1-5000pCSensibilité : 1pCAbande de fréquence d'acquisition : 1MHz-100MHzTempérature de fonctionnement : -30-70°C (capteur), -55°C à +85°C (CT)Cycle d'échantillonnage : Version sans fil : 2 heures ; version câblée : 4 heuresMéthode de mise en marche et d'arrêt (version sans fil) : Méthode de mise sous tension/hors tension (version sans fil) : bouton physiqueMéthode de chargement (version sans fil) : Téléchargement manuel unique/chargement programméDimensions du capteur : 134mm*100mm*42mm (L*H*P)Dimensions du CT : 82*82*32mm (L*H*P), taille du trou : 30mmMéthode de montage : Montage magnétique (capteur), capteur de courant à noyau divisé (CT)Emplacement de montage : Câble Fil de terreNiveau de protection : IP68Impédance d'adaptation : 50ΩPrincipe de surveillance : Bobine de RogowskiBande de fréquence de surveillance (CT) : 3-80MHz
