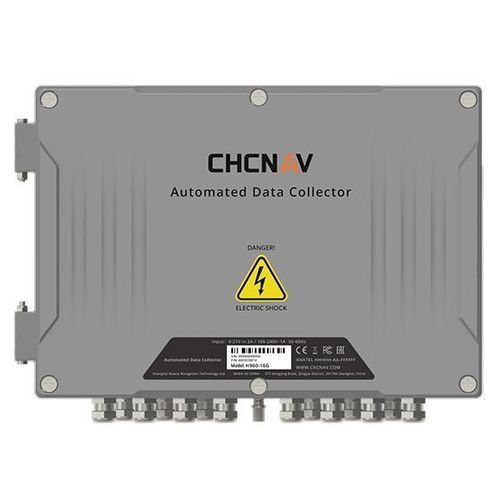

Enregistreur de données de tension CHCNAV H960

de courantanti-effractioncontact sec

Présentation
Le CHCNAV H960 est un enregistreur de données automatisé 16 canaux conçu pour la surveillance géotechnique et environnementale à long terme sans surveillance. Il accepte les entrées corde vibrante, résistance différentielle, courant, tension, numérique et tout-ou-rien, et est prévu pour une installation extérieure directe avec boîtier IP67 et protection complète contre les surtensions de l’interface.

Points forts

• Compatibilité capteurs : corde vibrante, résistance différentielle, courant, tension, signaux numériques et commutateurs.
• Boîtier robuste : indice IP67 et protection contre les surtensions sur toutes les interfaces.
• Conception intégrée : entrées d’alimentation multiples, batterie interne haute capacité et prise en charge d’une entrée solaire directe.
• Transmission double : 4G intégré et Ethernet RJ45 avec reprise automatique après interruption.
• Très faible consommation : ≤0,3 W en veille, ≤1 W en acquisition ; conçu pour un fonctionnement prolongé (~15 jours) en conditions de faible ensoleillement.
• Stockage local : mémoire interne 32 MB (stocke >1,5 million d’enregistrements) pour garantir l’intégrité des données.

Bénéfices et performances

• Intégration polyvalente : prise en charge d’une large gamme de capteurs pour la surveillance des sols, des eaux et des structures.
• Opération fiable sur site : IP67 et protection d’interface permettent une installation extérieure directe sans armoire supplémentaire.
• Communications résilientes : transmission double mode et reprise automatique assurent la continuité des données sur réseaux instables.
• Autonomie prolongée : faible consommation combinée à batterie intégrée et entrée solaire réduit les interventions de maintenance.
• Protection locale des données : la mémoire embarquée protège l’historique en cas de coupure réseau.

Capteurs compatibles (exemples)

• HC-RD508 Radar de niveau — radar à impulsions pour mesure des niveaux liquides.
• HC-RAIN-1 Pluviomètre — cuve basculante inox avec sortie impulsionnelle.
• HC-CA-2.0 Inclinomètre fixe — capteur triaxial pour mesures 3D continues.
• HC-QJ-1 Tiltmètre — capteur de tilt numérique haute précision pour suivi structurel.
• HC-SA-3.0 Piézomètre à corde vibrante — mesure longue durée de la pression interstitielle.

Cas d'utilisation

• Surveillance minière
• Suivi de chantiers et construction
• Surveillance des ressources en eau et ouvrages hydrauliques
• Surveillance des infrastructures de transport

Caractéristiques / Spécifications techniques

• Entrées : corde vibrante, résistance différentielle, courant, tension, commutateur, numérique.
• Nombre de canaux : 16.
• Mémoire interne : 32 MB (>1,5 million d’enregistrements).
• Sans fil : 4G intégré.
• Ports : RS485, LAN (Ethernet RJ45).
• Alimentation : batterie interne haute capacité ; prise en charge secteur et entrée solaire directe ; ≤0,3 W veille ; ≤1 W acquisition ; ~15 jours en faible ensoleillement (config. typique).
• Environnement : température de fonctionnement -30 °C à +60 °C ; humidité ≤95% HR (à 40 °C).
• Indice de protection : IP67.
• Physique : poids < 5 kg ; dimensions 300 × 210 × 100 mm.
• Autres : protection complète contre les surtensions d’interface ; reprise automatique des transmissions ; conçu pour installations extérieures non surveillées à long terme.
