Détecteur photoélectrique type barrage CPQ-TF4MN2/KB
détecteur type barragecylindriqueinfrarouge

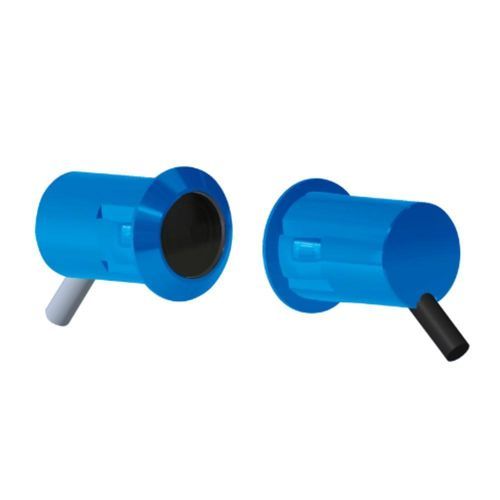

Détecteur photoélectrique type barrage - CPQ-TF4MN2/KB - CHANKO SENSOR - détecteur type barrage / cylindrique / infrarouge
Détecteur photoélectrique type barrage - CPQ-TF4MN2/KB - CHANKO SENSOR - détecteur type barrage / cylindrique / infrarouge
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
type barrage, détecteur type barrage
Configuration
cylindrique
Type de faisceaux
infrarouge
Autres caractéristiques
en matière plastique, IP67
Portée maximale

Max: 4 m
(13'01" )

Min: 0 m
(0'00" )

Description

Aperçu du produit
  • Produit : Capteur photoélectrique à faisceau traversant
  • Modèle : CPQ-TF4MN2/KB
  • Marque : 长江传感
  • Portée de détection : 0-4 m
  • Boîtier : cylindrique
  • Principe de détection : contre-rail (opposition)
  • Sortie : NPN NO (signal de commutation)
  • Tension d'alimentation : DC 5-24V, trois fils
  • Longueur de câble : 2 m


Caractéristiques techniques
  • Portée de détection : 0-4 m
  • Structure : cylindrique
  • Principe : contre-rail
  • Longueur du câble : 2 m
  • Direction de détection : avant
  • Fréquence de réponse : 100 Hz
  • Temps de réponse : 5 ms
  • Source lumineuse : infrarouge
  • Accessoires : manuel d'utilisation, certificat
  • Angle du faisceau : ≤4°
  • Objet standard détecté : objet opaque Ø ≥ 5 mm
  • Matériaux : boîtier ABS ; lentille PC ; câble PVC


Paramètres mécaniques / électriques
  • Sortie : NPN NO
  • Tension d'alimentation : DC 5-24V
  • Câblage : trois fils DC
  • Indice de protection : IP67
  • Connexion : câble moulé
  • Type de signal : signal de commutation
  • Mode de fonctionnement : Dark ON
  • Consommation : < 20 mA
  • Indicateur : LED alimentation (rouge)
  • Circuits de protection : protection court-circuit, protection inversion polarité
  • Tension résiduelle : < 3 V
  • Courant de charge : < 100 mA (tension résiduelle < 3 V avec câble 2 m)
  • Résistance aux chocs : 300 m/s², 3 cycles X, Y, Z
  • Tension d'isolement : AC 1000 V 50/60 Hz 1 min (entre parties sous tension et boîtier)
  • Résistance aux vibrations : 10-55 Hz amplitude 1.5 mm, 2 h X, Y, Z


Conditions d'utilisation
  • Température de fonctionnement : -25°C à 55°C
  • Humidité fonctionnement/stockage : 35-95% RH (sans condensation)
  • Éclairement ambiant : ≤ 8000 lx


Accessoires et documents
  • Fourni : manuel d'utilisation, certificat


Modèle / résumé des caractéristiques
  • Modèle : CPQ-TF4MN2/KB
  • Série : capteurs photoélectriques série CPQ
  • Portée de détection : 0-4 m
  • Sortie : NPN NO, signal de commutation
  • Alimentation : DC 5-24V, trois fils
  • Indice de protection : IP67
  • Matériaux : boîtier ABS, lentille PC, câble PVC
  • Fréquence / temps de réponse : 100 Hz / 5 ms
  • Objet standard : objet opaque Ø ≥ 5 mm
