Détecteur photoélectrique à réflexion directe CPF-DF5N1-A
infrarouge

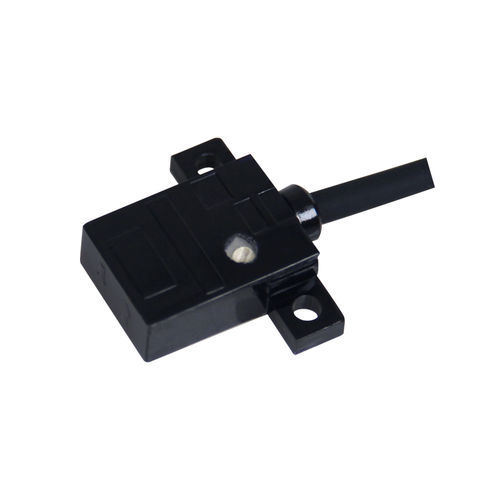

Détecteur photoélectrique à réflexion directe - CPF-DF5N1-A - CHANKO SENSOR - infrarouge
Détecteur photoélectrique à réflexion directe - CPF-DF5N1-A - CHANKO SENSOR - infrarouge
Détecteur photoélectrique à réflexion directe - CPF-DF5N1-A - CHANKO SENSOR - infrarouge - image - 2
Détecteur photoélectrique à réflexion directe - CPF-DF5N1-A - CHANKO SENSOR - infrarouge - image - 3
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
à réflexion directe
Type de faisceaux
infrarouge
Portée maximale

Min: 0 mm
(0 in)

Max: 5 mm
(0,2 in)

Description

Produit
  • Série : capteurs photoélectriques série CPF
  • Modèle : CPF-DF5N1-A


Caractéristiques principales
  • Distance de détection : 0~5 mm
  • Forme du produit : plat
  • Principe de détection : réflexion diffuse (infrarouge)
  • Dimensions : 15 × 8 × 26 mm
  • Type de sortie : NPN NO
  • Tension d'alimentation : CC 12~24 V


Spécifications techniques
  • Distance de détection : 0~5 mm
  • Structure : boîtier plat
  • Principe : réflexion diffuse
  • Dimensions totales : 15 × 8 × 26 mm
  • Longueur du câble : 0,5 m
  • Direction de détection : avant
  • Fréquence de réponse : 200 Hz
  • Temps de réponse : 2,5 ms
  • Source lumineuse : infrarouge
  • Accessoires : manuel, certificat
  • Hystérésis : < 20 % de la distance de détection
  • Cible standard : papier peint blanc 50 × 50 mm
  • Matériaux : boîtier PC ; câble PVC


Paramètres mécaniques / électriques
  • Sortie : NPN NO
  • Tension d'alimentation : CC 12~24 V
  • Alimentation : connexion CC trois fils
  • Indice de protection : IP50
  • Connexion : connecteur
  • Type de signal : commutation
  • Mode de fonctionnement : ON lumineux
  • Consommation : < 15 mA
  • Indicateur : rouge (s'allume lors de la réception de la lumière)
  • Circuits de protection : protection contre les courts-circuits et inversion de polarité sur la sortie
  • Tension résiduelle : < 3 V
  • Courant de charge : < 100 mA (tension résiduelle < 3 V à 2 m de câble)
  • Résistance d'isolement : > 20 MΩ (mesurée à DC 500 V)
  • Résistance aux chocs : 150 m/s², 10 fois en X, Y, Z
  • Tenue diélectrique : AC 1000 V 50/60 Hz 1 min entre parties sous tension et boîtier
  • Résistance aux vibrations : 10–55 Hz, amplitude 1,5 mm, 2 h en X, Y, Z
  • Poids : env. 20 g


Environnement d'application
  • Température de fonctionnement : -25°C à 55°C
  • Humidité fonctionnement/stockage : 35%–95% HR (sans condensation)
  • Illumination ambiante : inférieure à 10000 lx


Accessoires / Documentation
  • Manuel et certificat fournis


Caractéristiques / spécifications techniques
  • Modèle : CPF-DF5N1-A
  • Série : capteurs photoélectriques série CPF
  • Distance de détection : 0~5 mm
  • Principe : réflexion diffuse (infrarouge)
  • Sortie : NPN NO, CC trois fils
  • Tension d'alimentation : CC 12~24 V
  • Temps de réponse/fréquence : 2,5 ms / 200 Hz
  • Protection : IP50 ; protection contre les courts-circuits et inversion de polarité
  • Matériaux : boîtier PC, câble PVC
  • Poids : ~20 g
  • Température/humidité de fonctionnement : -25°C~55°C / 35%–95% HR
