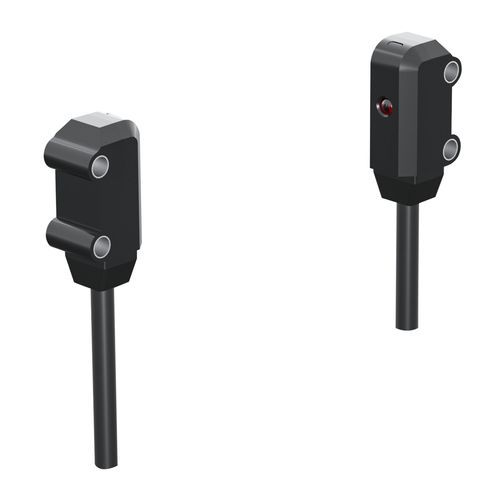

Détecteur photoélectrique type barrage CPI-TRP500N1
rectangulairecarrélumière rouge

Détecteur photoélectrique type barrage - CPI-TRP500N1 - CHANKO SENSOR - rectangulaire / carré / lumière rouge
Détecteur photoélectrique type barrage - CPI-TRP500N1 - CHANKO SENSOR - rectangulaire / carré / lumière rouge
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de CHANKO SENSOR

Caractéristiques

Type
type barrage
Configuration
rectangulaire, carré
Type de faisceaux
lumière rouge
Autres caractéristiques
compact, haute performance, imperméable, à sécurité intrinsèque, étanche
Applications
pour applications alimentaires, pour la logistique, pour la reconnaissance d'objets, pour la robotique, pour matières plastiques, pour portail, pour machine de conditionnement, pour porte automatique
Portée maximale

Max: 500 mm
(19,7 in)

Min: 0 mm
(0 in)

Description

Série de produits
  • Capteurs photoélectriques série CPG


Présentation
  • Distance de détection : 0–5 mm
  • Structure : type fente
  • Principe de détection : faisceau traversant
  • Largeur de fente : 5 mm
  • Sortie : PNP NO/NC
  • Tension d'alimentation : DC 5–24 V


Spécifications techniques
  • Distance de détection : 0–5 mm
  • Structure : type fente
  • Principe : faisceau traversant
  • Largeur de fente : 5 mm
  • Longueur du câble : 0,5 m
  • Direction de détection : face de la fente
  • Fréquence de réponse : 1000 Hz
  • Temps de réponse : 500 μs
  • Particularité : forme en L
  • Source lumineuse : infrarouge
  • Accessoires : mode d'emploi, certificat
  • Objet standard détectable : objet opaque ≥ 2 × 0,8 mm
  • Matériaux : boîtier PBT ; parties optiques (guide, émetteur, récepteur) polycarbonate ; câble PVC


Paramètres mécaniques / électriques
  • Type de sortie : PNP NO/NC
  • Tension d'alimentation : DC 5–24 V
  • Alimentation : quatre fils DC
  • Indice de protection : IP50
  • Connexion : connecteur
  • Type de signal : tout-ou-rien
  • Mode de fonctionnement : Light ON / Dark ON
  • Consommation : ≤ 12 mA
  • Indicateur : rouge (s'allume à la réception de la lumière)
  • Protection : protection contre les courts-circuits
  • Tension résiduelle : ≤ 0,8 V (charge 100 mA), ≤ 0,4 V (charge 40 mA) ; sortie collecteur ouvert PNP DC 5–24 V ≤ 50 mA, tension résiduelle ≤ 0,8 V (charge 50 mA)
  • Courant de charge : conformément aux spécifications de tension résiduelle
  • Résistance aux chocs : 300 m/s², 3 fois en X, Y, Z
  • Résistance aux vibrations : 20–2000 Hz, amplitude 1,5 mm, 2 h en X, Y, Z
  • Poids : env. 3 g


Environnement d'utilisation
  • Température de fonctionnement : -25 °C à 55 °C
  • Humidité de fonctionnement : 5–95 % HR (sans condensation, sans givre)
  • Éclairement ambiant : ≤ 1000 lx


Documentation et schémas
  • Schéma de sortie de commande et plan des dimensions (fourni sur la page produit)
  • Accessoires listés : mode d'emploi, certificat ; manuel PDF téléchargeable disponible


Caractéristiques techniques / spécifications

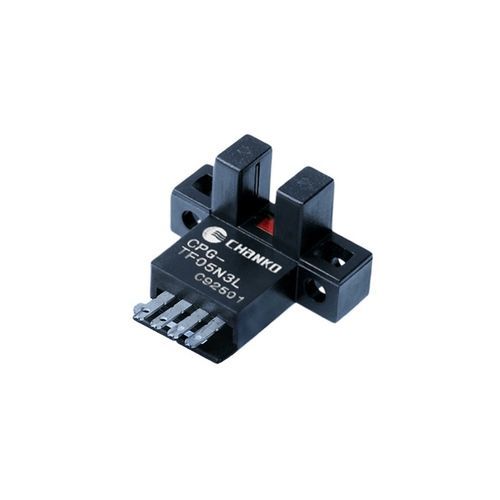

  • Modèle : CPG-TF05N3L-A
  • Série : CPG
  • Distance de détection : 0–5 mm
  • Structure : type fente, largeur fente 5 mm
  • Principe : faisceau traversant
  • Source lumineuse : infrarouge
  • Fréquence de réponse : 1000 Hz
  • Temps de réponse : 500 μs
  • Sortie : PNP NO/NC (tout-ou-rien)
  • Tension d'alimentation : DC 5–24 V
  • Consommation : ≤ 12 mA
  • Protection : IP50
  • Longueur du câble : 0,5 m
  • Température de fonctionnement : -25 °C à 55 °C
  • Poids : env. 3 g
  • Matériaux : boîtier PBT ; parties optiques polycarbonate ; câble PVC
