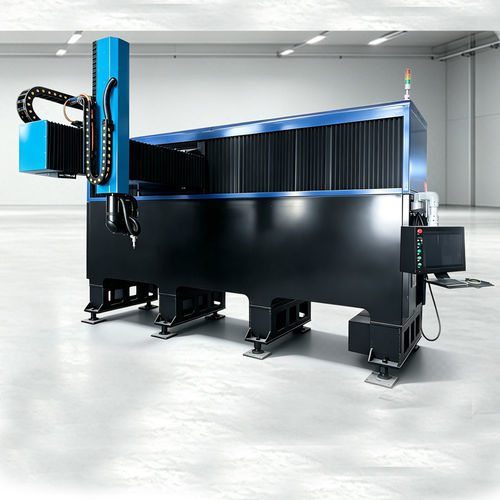

Machine de découpe laser XPG

pour métalde tôleCNC

Présentation
Découpe de pièces métalliques 3D formées avec haute précision et grande répétabilité. Moteurs linéaires à boucle fermée, double trajet de faisceau interne/externe et 5 axes RTCP, conçus pour les lignes de production automobile, aéronautique et de machines-outils.

Caractéristiques principales

• 01 Cantilever compact : structure monocolonne avec chargement/déchargement ouvert sur trois côtés, environ 40 % d'encombrement en moins qu'un portique.
• 02 Rapide et stable : entraînement par moteur linéaire sans jeu avec RTCP 5 axes — jusqu'à 1,75× la production par pièce par rapport à la découpe robotisée.
• 03 Usinage 3D en une mise en place : ébavurage, perçage, chanfreinage et préparation de soudure en un seul serrage ; le RTCP maintient le faisceau perpendiculaire à la surface.
• 04 Intelligent et connecté : contrôle G-code ouvert, supervision OPC UA cloud et automatisation prête MES pour des lignes sans opérateur.

Tête de coupe à double trajet de faisceau

• Trajet interne (3–6 kW) : faisceau guidé à l'intérieur de la tête — compact, étanche et anti-poussière avec peu de points d'entretien ; idéal pour la découpe continue à haut rythme.
• Trajet externe (3–12 kW) : faisceau guidé via conduit/miroirs externes — routage flexible, large amplitude de posture, maintenance aisée et évolutivité puissance.

Pupitre d'apprentissage et programmation

• Pupitre de type robot pour découpe et soudage — programmation directement sur machine ; pas de modèle CAO requis.
• Pas de modèle numérique nécessaire : enseignement sur site via les commandes physiques et l'écran tactile du pupitre.
• Macros intégrées : trous standards, rectangles et polylignes appelables en un clic.
• Programmation par apprentissage rapide des pièces : réduit la barrière de programmation et le temps de réglage.

Capacités du procédé

• Ébavurage : ébavurage des bords de pièces formées, remplace les empreintes d'ébavurage.
• Perçage : trous tous angles sur surfaces 3D — précis et sans bavure.
• Chanfreinage : coupes en posture 5 axes pour chanfreins de soudure en une passe.
• Découpe + Soudage : découpe et soudage laser intégrés sur une même plate-forme.

Remarques supplémentaires

• Fonctionnement RTCP simultané ; haute répétabilité.
• Options de puissance fibre référencées sur la page : 3–12 kW.
• Conçue pour réduire l'emprise au sol et augmenter le débit par pièce comparé à la découpe robotisée.

Caractéristiques / spécifications techniques

• Axes : 5 axes avec RTCP (Real-Time Contour Processing).
• Répétabilité : ±0,03 mm (référence page).
• Gamme de puissance laser fibre (référence page) : 3–12 kW.
• Efficacité vs robot : ~43 % de temps économisé sur la même pièce ; ≈1,75× de production vs découpe robotisée.
• Épaisseur max @ 6 kW : Acier au carbone ≤ 12,5 mm.
• Épaisseur max @ 6 kW : Acier inoxydable ≤ 8 mm.
• Épaisseur max @ 6 kW : Aluminium ≤ 6 mm.
• Épaisseur max @ 6 kW : Laiton/Cuivre ≤ 4 mm.
• Options de tête : tête à trajet de faisceau interne (étanche, anti-poussière) et tête à trajet externe (routage par conduit/miroir).
• Commande : G-code ouvert ; pupitre d'apprentissage avec écran tactile ; macros intégrées.
