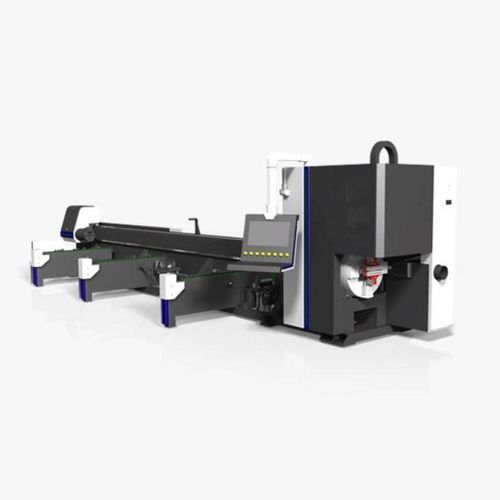

Machine de découpe laser XPH2

pour métalde profilésde tubes

Aperçu du produit

• Machine de découpe laser pour tubes entièrement automatique, conçue pour atteindre des vitesses de coupe élevées, une exploitation stable et un usinage précis. Prend en charge les systèmes de chargement entièrement automatiques.

Mandrin pneumatique de précision
Mandrin pneumatique de précision à centrage automatique et serrage 4 mâchoires, assurant un maintien stable sans endommager la pièce.

Conception modulaire
Peut être combinée librement avec des machines de chargement entièrement automatiques, semi-automatiques, des têtes de coupe chanfreinées et autres modules optionnels pour répondre à divers cas d'utilisation.

Universel pour différents profils
Permet la découpe de tubes ronds, tubes carrés, tubes rectangulaires, tubes elliptiques, tubes en U, ainsi que de profils en UPN, cornières et poutres I.

Exemples de coupe
Les images d'exemples montrent les résultats de coupe sur différents profils et types de tubes.

Paramètres techniques
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550

Caractéristiques / Spécifications techniques

• Série : XPH2 Series
• Application : Découpe laser de tubes/profiles pour tubes ronds, carrés, rectangulaires, elliptiques et en U ; convient également aux profils UPN, cornières et poutres I
• Mandrin : Mandrin pneumatique de précision 4 mâchoires à centrage automatique
• Modularité : Compatible avec systèmes de chargement entièrement/ semi-automatiques et têtes de coupe chanfreinées
• Précision de positionnement : ±0.05mm
• Répétabilité : ±0.05mm
• Vitesse linéaire max : jusqu'à 90 m/min (selon modèle)
• Vitesse de rotation max : jusqu'à 150 r/min (selon modèle)
• Capacité de charge du mandrin : 300–1500 KG selon modèle
• Plage de traitement pour tubes carrés : de 10 à 550 (selon modèle)
