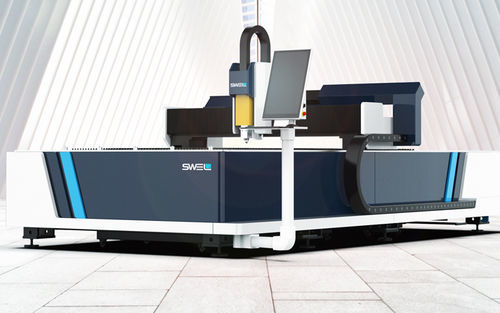

Machine de découpe laser CHP

pour métalde tôlepour tôle métallique

Nom du produit
CHP Series - Machine de découpe laser métal grand format haute puissance

Présentation

• Conception mécanique professionnelle, esthétique moderne et plusieurs technologies brevetées.
• Grande finesse de traitement, vitesse élevée, fente étroite et section transversale lisse.

Vitesse extrême, gain de performance

• Structure à plate-forme unique et ouverte, optimisée pour le grand format.
• Supporte le chargement multidirectionnel pour améliorer l'efficacité des flux de travail.
• Haute stabilité mécanique et vitesses de coupe accrues.

Nouvelle structure de lit à double poutre

• Conçue pour répondre aux besoins de traitement à haute efficacité.
• Conception auto-développée avec butée enfichable et double poutre pour une rigidité supérieure.
• Pas de déformation en découpe longue durée, garantissant une exploitation stable de l'équipement.

Conception modulaire du poste de travail

• Table de travail assemblée par modules pour un remplacement et une configuration rapides.
• Structure de table stable avec forte capacité de charge.
• Facile à démonter, remplacer et entretenir pour réduire les temps d'arrêt.

Avantages du lit

• Construction du lit plus stable pour une meilleure précision et répétabilité.
• Les plus grands formats augmentent la plage de découpe tout en conservant la précision.

Paramètres techniques
Modèle produit | LY4020A | LY6025A | LY8025A
Zone de travail | 4030*2030mm | 6030*2530mm | 8030*2530mm
Course axe Y | 4030mm | 6030mm | 8030mm
Course axe X | 2030mm | 2530mm | 2530mm
Course axe Z | 200mm | 200mm | 200mm
Vitesse de liaison X/Y | 100m/min (tous modèles)
Accélération X/Y | 1.5G (tous modèles)
Précision de positionnement répétée X/Y | ±0.02mm (tous modèles)
Puissance laser | 3KW-6KW (LY4020A) | 3KW-12KW (LY6025A) | 6KW-20KW (LY8025A)

Exemples de découpe
Des images d'exemples de découpe sont fournies sur la fiche produit pour illustrer la qualité de coupe typique et la finition des arêtes.

Caractéristiques / spécifications techniques

• Modèles : LY4020A, LY6025A, LY8025A
• Zone de travail (LY4020A) : 4030 x 2030 mm
• Zone de travail (LY6025A) : 6030 x 2530 mm
• Zone de travail (LY8025A) : 8030 x 2530 mm
• Course axe Y : 4030 / 6030 / 8030 mm (selon modèle)
• Course axe X : 2030 / 2530 / 2530 mm (selon modèle)
• Course axe Z : 200 mm
• Vitesse de liaison X/Y : 100 m/min
• Accélération X/Y : 1.5G
• Précision de positionnement répétée : ±0.02 mm
• Plages de puissance laser : 3 kW–6 kW, 3 kW–12 kW, 6 kW–20 kW (selon modèle)
