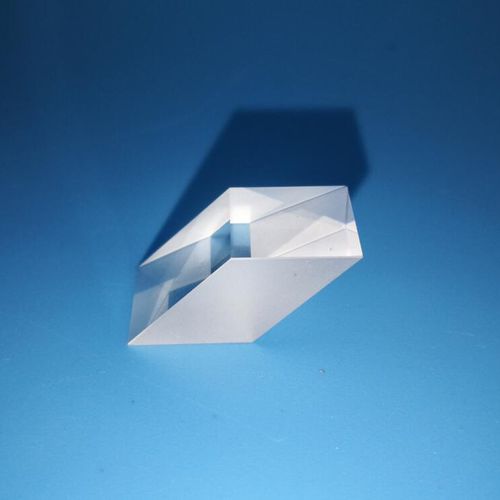

Prismes rhomboïdes
Les prismes de type "Rhomboid(Diamond/Rhombus" sont couramment utilisés pour déplacer un rayon laser sans en changer la direction. Dans les applications d'imagerie, les prismes rhomboïdes déplacent l'axe optique sans inverser l'image
Le déplacement latéral est égal à la longueur du prisme . Nos prismes rhomboïdes présentent des angles de tolérance élevés qui maintiennent le faisceau de sortie parallèle au faisceau d'entrée à 30 secondes d'arc près. Ils sont idéaux pour les applications de déplacement exigeantes.
Description du produit
Spécifications :
Matériel : H-K9L(BK7) ou UVFS
Tolérance dimensionnelle (mm) : ±0,1
Planéité de la surface : λ/4
Qualité de la surface : 40-20
Tolérance d'angle (arcsec) : ±5
Déviation du faisceau (arcsec) : ±30
Revêtement : Non revêtu ou revêtement
Tapez : Prisme rhomboïde
Déviation du rayon (°) : 0
Orientation de l'image : Déviation du faisceau
---
