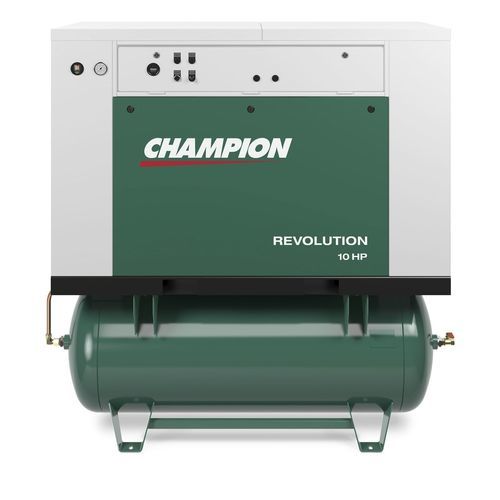

Compresseur alternatif Revolution

d'airélectriquestationnaire

Présentation Le compresseur à piston insonorisé en armoire Revolution intègre la pompe éprouvée de la série R dans un ensemble clos conçu pour un refroidissement optimal et une réduction du bruit. Idéal lorsque les performances d'un compresseur à piston sont nécessaires tout en limitant le niveau sonore et l'encombrement. Le dispositif peut atteindre des niveaux sonores comparables aux compresseurs à vis et approcher des températures d'approche inférieures à 20° F.

Caractéristiques standard

• Armoire insonorisée avec panneaux externes en mousse 2" (conforme B11.19)
• Pompe à piston série R
• Vanne de décharge intermédiaire conforme ASME
• Moteur électrique ODP NEMA, 1760 tr/min
• Filtre d'admission industriel 10 microns
• Récepteur codé ASME avec manomètre de 0–300 PSIG
• Tensions disponibles : monophasé 208–230 ; triphasé 208/230/460/575 ; options 50 Hz

Avantages du package

• Panneau de commande avec témoin marche, témoin de faute, compteur d'heures et interrupteur ON/OFF
• Niveaux sonores très faibles — jusqu'à 62 dBA
• Admission et refoulement par le bas pour une meilleure atténuation du bruit
• Fonctionnement possible portes fermées (entièrement enclos) ou portes ouvertes pour plus de débit d'air
• Enveloppe conforme B11.19
• Sécheur frigorifique monté en option pour réduire l'encombrement et le coût d'installation
• Panneaux externes en mousse 2" pour atténuation supplémentaire
• Refroidisseur après-coupe surdimensionné à plaques et barres pour un refroidissement efficace
• Grand ventilateur de refroidissement pour un flux d'air optimal
• Vidange de cuve électronique et interrupteur haute température
• Huile de qualité alimentaire disponible

Avantages de la pompe

• Alésages multi-ailettes pour des températures de fonctionnement plus basses
• Conception intégrale cylindre/culasse pour une exploitation fiable
• Segments et pistons équilibrés, bielles légères en deux parties
• Segments assurant un bon contrôle d'huile et une haute efficacité
• Soupapes de sécurité et grands refroidisseurs intermédiaires alésés
• Ventilateur/volant optimisés et soupapes à disque à haut débit fiables
• Roulements principaux à rouleaux coniques, vilebrequin équilibré et carter en fonte de grande capacité
• Désemboueur centrifuge pour démarrages sans charge et puissance de démarrage minimisée

Performances — POMPE MODÈLE R-15B (REVOLUTION 5–15 HP UNITÉS SIMPLEX)
MOTOR HP | CAPACITÉ DE RÉSERVOIR (GAL) | RÉFÉRENCE DU PACKAGE | DIMENSIONS L x W x H (IN) SANS SÉCHEUR | DIMENSIONS L x W x H (IN) AVEC SÉCHEUR
5 | - | BQR5 | 61 x 32 x 45 | -
5 | 80 | HQR5-8 | 70 x 32 x 64 | 71 x 32 x 64
7.5 | - | BQR7F | 61 x 32 x 45 | -
7.5 | 80 | HQR7F | 70 x 32 x 64 | -

Performances — POMPE MODÈLE R-30D (REVOLUTION 10–15 HP UNITÉS SIMPLEX)
MOTOR HP | CAPACITÉ DE RÉSERVOIR (GAL) | RÉFÉRENCE DU PACKAGE | DIMENSIONS L x W x H (IN) SANS SÉCHEUR | DIMENSIONS L x W x H (IN) AVEC SÉCHEUR
10 | - | BQR10 | 68 x 33 x 50 | -
10 | 120 | HQR10-12 | 76 x 33 x 74 | 93 x 33 x 71
15 | - | BQR15F | 68 x 33 x 50 | -
15 | 120 | HQR15F-12 | 76 x 33 x 74 | 93 x 33 x 71

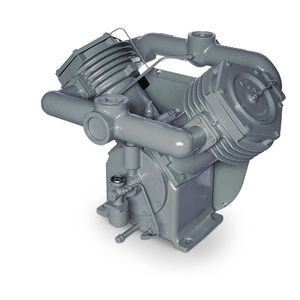

Pompes nues — COMPRESSEUR R-SERIES À PISTON
MODEL | # DE CYLINDRES | DIAMÈTRE D'ALÉSAGE (IN) | COURSE (IN) | CAPACITÉ D'HUILE (QTS)
R-15 | 2 | 4.63 x 2.5 | 3 | 2
R-30 | 4 | 4.63 x 2.5 | 3 | 4

Téléchargements Brochure produit disponible (fiche technique PDF pour compresseurs à piston insonorisés 5–15 HP).

Caractéristiques / spécifications techniques

• Enveloppe : armoire insonorisée avec panneaux externes en mousse 2" (conforme B11.19)
• Série de pompe : R‑Series (modèles R-15, R-30)
• Niveau sonore : aussi bas que 62 dBA
• Température d'approche : inférieure à 20 degrés
• Moteur : ODP NEMA, 1760 RPM (options monophasé et triphasé)
• Tensions disponibles : monophasé 208–230 ; triphasé 208/230/460/575 ; options 50 Hz
• Filtre d'admission : 10 microns industriel
• Protection intermédiaire : vanne de décharge inter-étage conforme ASME
• Récepteur : réservoir codé ASME avec manomètre 0–300 PSIG
• Refroidissement : refroidisseur après-coupe barres & plaques surdimensionné et grand ventilateur
• Commandes : panneau de contrôle avec témoin marche, témoin de faute, compteur d'heures et interrupteur ON/OFF (standard)
• Fonctions additionnelles : vidange de cuve électronique, interrupteur haute température, huile de qualité alimentaire
