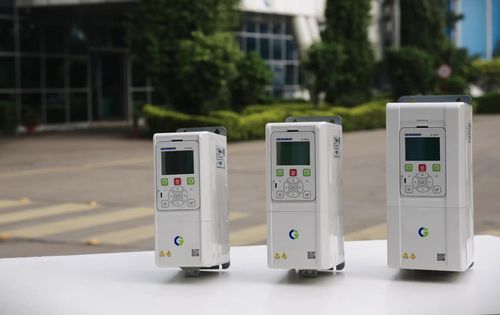

Variateur de vitesse synchrone AMX

asynchroneà inductiontriphasé

Présentation
La série Emotron AMX est un variateur de fréquence polyvalent conçu pour assurer un contrôle moteur précis et fiable en milieu industriel. Sa compacité, ses modes de contrôle et sa protection environnementale en font une solution adaptée à de nombreuses applications.

Résumé des avantages

• Contrôle V/F et contrôle orienté flux (vectoriel) pour une régulation précise de la vitesse, une réponse en couple rapide et de meilleures performances en basse fréquence.
• Fonctionnement en ambiance jusqu'à 50°C sans dérating ; cartes électroniques conformal-coated (3C3) pour environnements exigeants.
• Convient aux applications à couple variable et à couple constant ; couple de démarrage élevé (200%).
• Panneau de commande graphique avec écran haute résolution : état multi-lignes, vitesse/courant/tension/fréquence en temps réel, tendances et visualisation d'ondes.
• Surveillance et logique intégrées : surveillance de charge, temporisateurs, compteurs, E/S virtuelles et mode veille basse tension.
• Fonctions d'économie d'énergie intégrées et macros applicatives pour freinage, systèmes multi-pompes, etc.

Données techniques (version IP20)
Puissance nominale : 1,5 – 18,5 kW
Tension d'alimentation : 230–480 V, 3 phases
Courant nominal : 4,2 – 38 A
Classe de protection : IP20
Homologations : CE

Performance et protection

• Plage de fonctionnement : -10°C à 50°C (sans dérating jusqu'à 50°C ; dérating au-delà jusqu'à 55°C).
• Cartes conformal-coated (3C3) pour une meilleure résistance à l'humidité et aux particules.
• Couple de démarrage : 200%.
• Capacité de surcharge : 120% pendant 60 s (service normal) ; profils heavy duty jusqu'à 150%/60 s, 180%/2 s, 200%/0,5 s.

Contrôle moteur avancé

• Prise en charge des moteurs asynchrones et des moteurs synchrones à aimants permanents.
• Modes de contrôle : V/F et contrôle orienté flux (FOC).
• Plages de régulation : vector fermé 1:1500, vector ouvert 1:200.

Freinage et gestion d'énergie

• Brake chopper intégré jusqu'à 45 kW ; chopper optionnel pour puissances supérieures.
• Freinage vectoriel intégré pour un arrêt contrôlé.

E/S, retour et communications

• Communications standard : Modbus RTU. Options : RS232, RS485, EtherNet/IP, Modbus TCP/IP, PROFINET.
• E/S standard : 7 entrées digitales, 2 sorties digitales, 3 entrées analogiques, 2 sorties analogiques, 2 sorties relais.
• Options de retour codeur : incremental, Sin‑Cos, resolver (max. une carte codeur par variateur).
• Options température moteur : carte PTC / PT100 / PT1000 (1 entrée PTC isolée + 3 entrées PT100/PT1000).

Mise en service et outils

• PPU graphique avec fonction oscilloscopie pour analyse des formes d'onde en temps réel.
• Logiciel EmoSoftCom pour PC via RS232 frontal : enregistrement des signaux et sauvegarde/restauration des paramètres.
• Logique et surveillance intégrées réduisant les équipements externes nécessaires lors de la mise en service.

Options et extensibilité

• Filtre EMC/EMI optionnel (catégorie C3).
• Cartes d'extension E/S (sorties relais, entrées/sorties analogiques et entrées digitales supplémentaires).
• Cartes codeur pour incremental, Sin‑Cos et resolver.
• Option horloge temps réel pour journaux d'événements horodatés et logique calendaire.

Caractéristiques techniques

• Série : Emotron AMX
• Plage de puissance (IP20) : 1,5 – 18,5 kW
• Tension : 230–480 V, 3 phases
• Courant : 4,2 – 38 A
• Classe de protection : IP20
• Température ambiante : -10°C à 50°C (dérating au‑delà jusqu'à 55°C)
• Couple de démarrage : 200%
• Surcharge : 120% / 60 s (normal) ; heavy duty jusqu'à 200% / 0,5 s
• Contrôle : V/F, FOC ; vector fermé 1:1500, ouvert 1:200
• Brake chopper : intégré jusqu'à 45 kW (option au‑delà)
• E/S standard : 7 DI, 2 DO, 3 AI, 2 AO, 2 sorties relais
• Communications : Modbus RTU (standard); RS232, RS485, EtherNet/IP, Modbus TCP/IP, PROFINET (options)
• Homologations : CE
