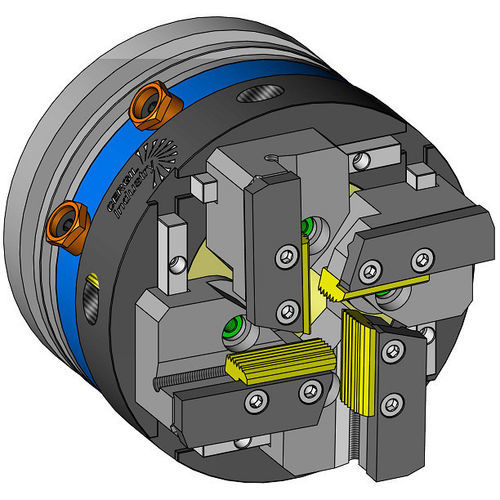

Outil de filetage externe

par tourbillonnagepour tourrigide

Présentation
Les têtes de filetage extérieur automatiques CERGIL sont conçues pour la production à haut rendement de filetages extérieurs et pour les opérations de pelage. Fabriquées en acier trempé et rectifié, elles assurent précision et répétabilité dans les environnements tournage industriels.

Outils compatibles

• Peignes de filetage tangents – réalisent les profils ISO, Whitworth, UNC, NPT et autres profils standard ; adaptés aux métaux et aux plastiques.
• Lames HSS et plaquettes carbure – permettent pelage et tournage à grande vitesse pour préparer les pièces au roulage de filetage.

Points forts

• Ouverture automatique – libération rapide du filetage produit pour une production continue.
• Optimisation des coûts – faibles coûts de production grâce aux outils réaffûtables.
• Haute vitesse de production – production du filetage en une seule opération, y compris pour des pas importants (exemple : pas 6 mm).
• Polyvalence – large gamme de porte-peignes adaptée aux différentes combinaisons diamètre/pas.
• Grande rigidité de montage – permet l’utilisation d’outils carbure pour pelage sur machines CNC.
• Montage rapide – installation rapide des outils et réglage du diamètre de filetage.

Applications et capacités

• Production de filetages extérieurs sur une large plage de diamètres et de pas.
• Compatible avec tours CNC et équipements de tournage semi-automatiques ou automatiques.
• Adapté à une grande variété de matériaux, y compris les principaux métaux et plastiques.

Caractéristiques techniques

• Matériau : acier de haute qualité trempé et rectifié.
• Types d’outils compatibles : peignes tangents de filetage ; lames HSS ; plaquettes carbure.
• Profils de filetage supportés : ISO, Whitworth, UNC, NPT et autres profils standard.
• Plage de filetages : M6 à M114 (environ 1/4 à 4 in).
• Capacité en une seule opération : possibilité de réaliser des filetages en une passe (exemple : pas 6 mm).
• Caractéristiques des porte-outils : large gamme de porte-peignes pour différentes combinaisons diamètre/pas ; grande rigidité pour l’utilisation de carbure sur machines CNC.
• Avantages principaux : ouverture automatique, haute vitesse de production, optimisation des coûts, montage rapide, polyvalence sur profils et matériaux.

Documentation
Fiche technique (PDF) disponible.
