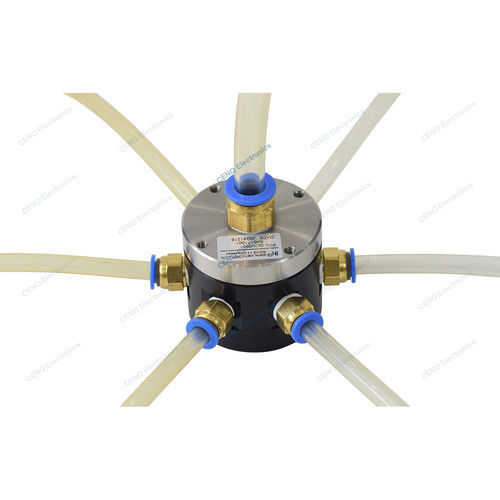

Raccord tournant pour air comprimé QCN0601

pour airpour gaz6 passages

Aperçu du produit
Le QCN0601 est une union rotative pneumatique personnalisée avec 6 voies pour gaz et une vitesse de rotation maximale de 100 tr/min. CENO conçoit et fabrique depuis vingt ans des dizaines de types d'unions rotatives pneumatiques et hydrauliques. La plupart des paramètres peuvent être adaptés aux applications spécifiques, notamment le nombre de voies, la plage de pression, la vitesse de rotation et la configuration extérieure. L'unité assure le transport des médias pneumatiques et hydrauliques dans des systèmes en rotation pour garantir un flux continu pendant la rotation, en utilisant une technologie d'étanchéité pour prévenir les fuites. Applications typiques : robots, équipements médicaux et machines de production haut de gamme.

Spécification

• Modèle : QCN0601
• Voies : 6 (gaz)
• Taille d'interface : Ø4 mm tube (G1/8”)
• Pression : -100 kPa à 0,8 MPa
• Vitesse de rotation : 0–100 tr/min
• Matériau du boîtier : alliage d'aluminium
• Couple de rotation : ≤ 0,6 N·m

Dessin d'ensemble
Dessin d'ensemble disponible (titre : QCN0601 drawing rev).
