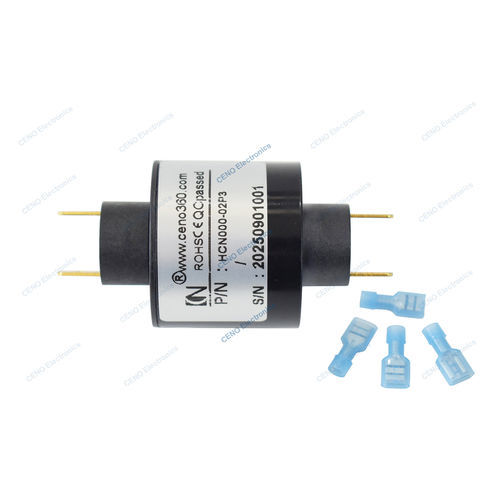

Collecteur tournant électrique HCN000-02P3

platpour enrouleur de câbleindustriel

Présentation du produit
Le HCN000-02P3 est un anneau collecteur de type insert à contacts broches plates offrant une connexion électrique rotative compacte et économique. Le format insert à broches plates facilite l'intégration dans des ensembles à encombrement réduit et remplace les contacts câblés pour assurer un contact électrique stable. Les modèles de la série HCN sont conformes RoHS et sont couramment utilisés sur lignes d'assemblage, tourets de câble et autres modules rotatifs industriels.

Caractéristiques techniques

• Modèle : HCN000-02P3
• Circuits & courant : 2 circuits × 15A
• Tension nominale : 0 ~ 240 VAC/VDC
• Tension d'isolement : ≥500 VAC @ 50 Hz
• Résistance d'isolement : ≥100 MΩ @ 500 VDC
• Résistance de contact : ≤ 10 mΩ
• Température de fonctionnement : -20°C à +80°C
• Humidité de fonctionnement : 60 % HR
• Vitesse de rotation : 0 à 400 tr/min
• Matériau des contacts : métal précieux
• Matériau du boîtier : plastiques techniques

Applications et avantages

• Conçu pour ensembles rotatifs compacts et installations à faible encombrement
• Usages typiques : lignes d'assemblage, tourets de câble, capteurs rotatifs et instruments
• Les contacts broches plates facilitent le montage et garantissent une interface électrique stable

Conformité et options

• Conforme RoHS
• Construction standard : contacts en métal précieux et boîtier en plastique technique
• Options disponibles sur demande : longueur de câble, type de connecteur, éléments de fixation
• Référence : HCN000-02P3
