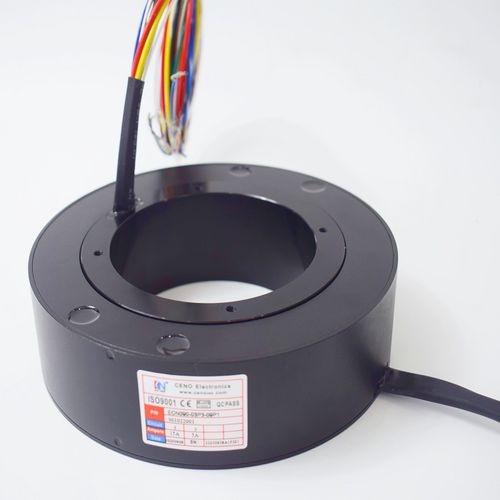

Bague de glissement à trou traversant
La série ECN est une famille de bagues collectrices à alésage traversant, avec un trou central jusqu'à φ980mm, conçue et fabriquée par le CENO avec une technologie brevetée. Les bagues collectrices de la série ECN ont les caractéristiques d'un contact avec un métal précieux et une longue durée de vie allant jusqu'à 200 millions de tours. L'alésage traversant peut être utilisé pour monter la bague collectrice sur un support ou pour acheminer des passages hydrauliques et pneumatiques car il peut intégrer des joints tournants pneumatiques et hydrauliques, des joints tournants à haute fréquence et des joints tournants à fibres optiques pour relever des défis plus techniques.
Caractéristiques
Température -40°C ~ +80°C
3 anneaux*15A, 9 anneaux*5A
Alésage traversant 90mm
Boîtier en aluminium
Performances en matière de fiabilité
Demandes
Machine à bobiner automatique
Machine d'emballage
Pile au lithium
Équipement offshore
Industrie militaire
Facultatif
Taille du trou traversant
Notation actuelle
Intégrer différents signaux
Degré de protection IP
Matériel de contact
Spécification
Circuits et courant : - 3*15A,9*5A
Tension : - 0~380VAC
Bruit électrique : - Max 70mΩ (50rpm)
Rigidité diélectrique : - ≥1000V@50Hz
Résistance d'isolation : - ≥500MΩ@500VDC
Vitesse de fonctionnement : - 0-50 tr/min
Matériau de contact : - Métal précieux
Matériau du boîtier : - Alliage d'aluminium
Degré de protection IP : - IP54
Température de fonctionnement : -40°C ~ +80°C
Taille du trou traversant : - 90 mm
Longueur du câble : - 800 mm des deux côtés
---
