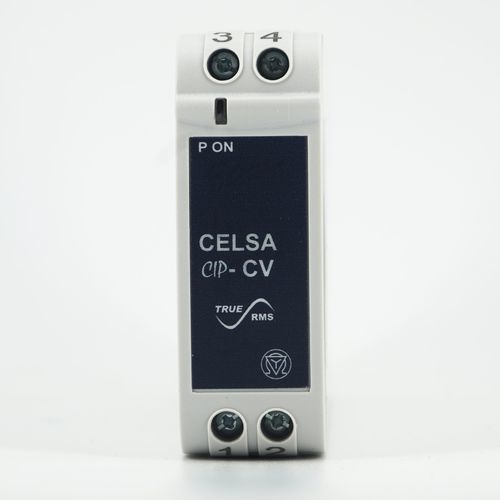

Transducteur sur rail DIN CIP-CA-CV

de tension ACAC/DC

Les transducteurs CIP-CA / CIP-CV convertissent un courant alternatif sinusoïdal ou une tension alternative en un courant continu indépendant de la charge ou une tension continue indépendante de la charge proportionnelle à la valeur mesurée. Type - tension / courant Classe - 0.2 Dimensions - 65,5 x 22,5 x 100,5 mm - Mesure de la valeur moyenne arithmétique : Étalonnage en fonction de la valeur efficace avec une forme d'onde sinusoïdale (valeur moyenne) - Classe de précision 0,2 selon la norme internationale IEC/EN 60 688. - Alimentation auxiliaire : 40 V-300 V AC/DC. ou 24 V-60 V AC/DC. - Temps de réponse de la sortie < 250 ms. - Installation rapide et facile sur rail DIN ou sur un mur ou un panneau à l'aide d'un support à trous de vis en option. Application Les transducteurs CIP-CA / CIP-CV convertissent un courant alternatif sinusoïdal ou une tension alternative en un courant continu indépendant de la charge ou en une tension continue proportionnelle à la valeur mesurée. Mode de fonctionnement Le signal d'entrée X est séparé du réseau à l'aide d'un transformateur. Le signal est redressé et filtré dans l'unité de redressement. Les propriétés de transformation du transducteur de mesure sont déterminées dans le circuit caractéristique suivant. Les amplificateurs de sortie transforment le signal de mesure en un signal de sortie impressionné Y. Le circuit est alimenté par une alimentation auxiliaire H ou L.
