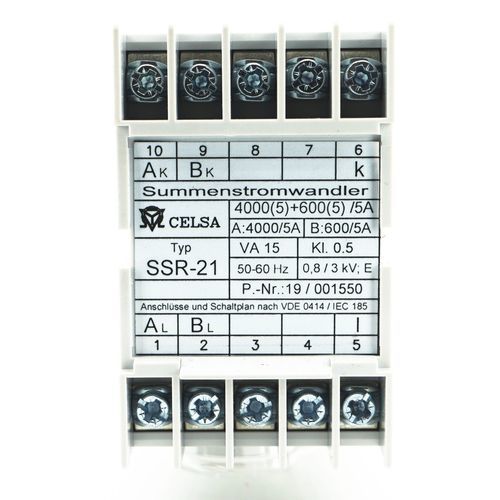

Les transformateurs de courant de sommation SSR-2 à SSR-9 sont utilisés pour sommer les courants secondaires de plusieurs t.c.s. principaux afin de les mesurer avec un seul instrument. Le courant de sortie constitue à nouveau une quantité normalisée. Cela signifie que les courants primaires sont non seulement additionnés mais aussi divisés par le nombre d'entrées.
En cas d'utilisation de c.t.s. principaux inégaux, le rapport entre le courant primaire le plus faible et le plus élevé ne doit pas dépasser 1:10. Lors de la commande de c.t.s. principaux inégaux, le rapport de chacun d'entre eux doit être absolument spécifié. Les connexions primaires non utilisées doivent être mises en circuit ouvert, contrairement aux connexions secondaires qui doivent être mises en court-circuit.
Les transformateurs de courant de sommation SSR-2 à SSR-9 additionnent les valeurs instantanées des différents courants d'un réseau, fournissant un courant alternatif proportionnel. Pour ce faire, on utilise plusieurs transformateurs de mesure (transformateurs principaux), un pour chaque courant, dont les enroulements secondaires sont connectés aux enroulements primaires du transformateur de sommation. Tous les enroulements primaires du transformateur de courant de sommation doivent être connectés à la même phase. Si l'un des enroulements primaires du SSR ne doit pas être utilisé, il doit être laissé ouvert. L'exécution standard est préparée pour des transformateurs principaux ayant le même rapport de transformation. Dans le cas contraire, veuillez indiquer leurs rapports dans votre commande.
---
