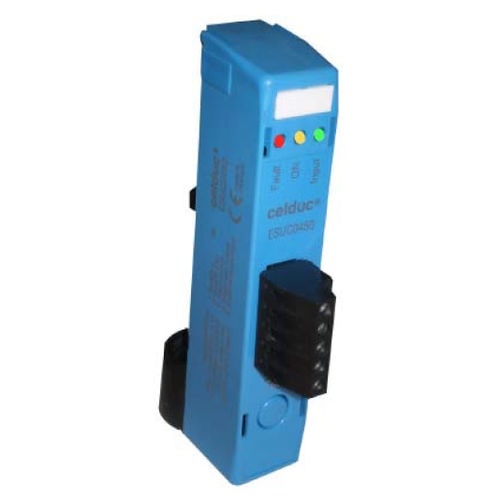

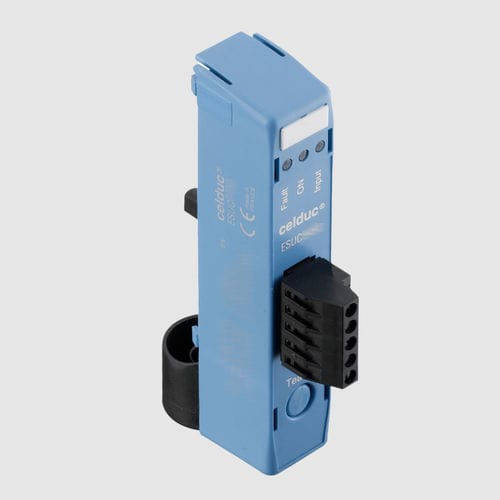

Module de surveillance de courant ESUC series

module de surveillance de courant
module de surveillance de courant
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de courant

Description

Nouvelle option ESU pour mesure de courant Le module ESUC est une option de la gamme celpac 2G. Monté sur nos SU et SUL il permet de surveiller le courant de charge. Contrôle jusqu'à 5 charges chauffantes commutées par un relais standard celduc SU/SUL. Plage de courant : 2-40A Commande : 8-32VDC L’apprentissage du courant de consigne se fait par bouton poussoir ou par entrée externe TOR. Si l'opérateur presse le bouton au moins 3s ou si l'entrée de validation d’apprentissage est activée pour au moins 3s le dispositif enregistrera la valeur IConsigne du courant et mettra un seuil max. actuel à IConsigne + 16 % et un seuil min. actuel à IConsigne - 16 %. Si le courant varie à l'extérieur de la valeur de référence (+/-16 %), le module détecte une faute (charge partielle ou surcharge). En même temps, le module contrôle un défaut de réseau ou une faute thyristor. En cas de défaut, la sortie diagnostique indique un problème après un court délai (100ms Max). Les différentes configurations et le diagnostique sont visualisés par 3 LEDS. 2 seuils d'alarmes 0,84*Iconsigne et 1,16*Iconsigne (+/-16%) Les défauts détectés sont les suivants : -Détection de charge coupée -Détection d'absence réseau -Détection de charge partiellement coupée -Détection de relais en court-circuit -Détection de surcharge (partiellement en court-circuit)
