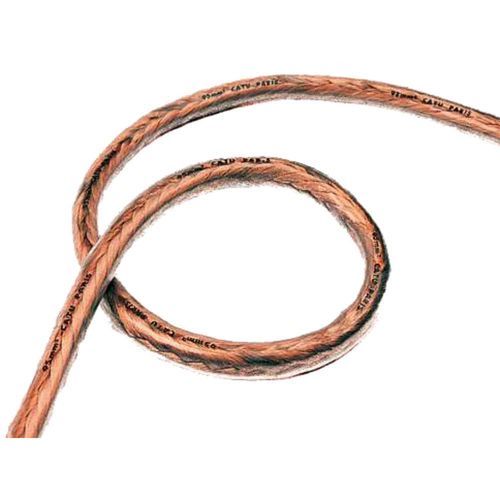

Fil de mise à la terre isolé M-24 series

Présentation
Câble cuivre sous gaine vinyle pour PAT/CC (mise à la terre et court-circuit).

Utilisation

• Câble de mise à la terre et en court-circuit.

Normes
IEC 61230

Caractéristiques

• Matière : conducteur en cuivre avec gaine isolante PVC extra souple (ST11).
• Gaine isolante translucide.
• Rayon de courbure minimum : 4 × diamètre du câble.
• Températures d'utilisation : -40°C à +60°C.
• Marquage normatif tous les 500 mm.
• Livré par longueur minimale de 5 m.

Tableau des références disponibles
Référence | Composition | Masse (kg) | Code Enedis
M-24-16 | Câble cuivre 16 mm², gaine PVC, Icc 4,5 kA/1 s | 0,18 /m | 3715104
M-24-25 | Câble cuivre 25 mm², gaine PVC, Icc 7 kA/1 s | 0,28 /m | 3715105
M-24-35 | Câble cuivre 35 mm², gaine PVC, Icc 10 kA/1 s | 0,38 /m | 3715106
M-24-50 | Câble cuivre 50 mm², gaine PVC, Icc 14 kA/1 s | 0,53 /m | 3715104
M-24-70 | Câble cuivre 70 mm², gaine PVC, Icc 20 kA/1 s | 0,78 /m | 3715107
M-24-95 | Câble cuivre 95 mm², gaine PVC, Icc 27 kA/1 s | 1 /m | 3715102
M-24-120 | Câble cuivre 120 mm², gaine PVC, Icc 34 kA/1 s | 1,3 /m | 3715104
M-24-150 | Câble cuivre 150 mm², gaine PVC, Icc 42,5 kA/1 s | 1,54 /m | 3715104

Caractéristiques / spécifications techniques

• Conducteur : cuivre.
• Gaine : PVC grade ST11, extra souple, translucide.
• Température d'utilisation : -40°C à +60°C.
• Rayon de courbure minimum : 4 × diamètre du câble.
• Marquage : intervalle normatif tous les 500 mm.
• Longueur de livraison : fournie par longueur minimale de 5 m.
• Standard applicable : IEC 61230.
